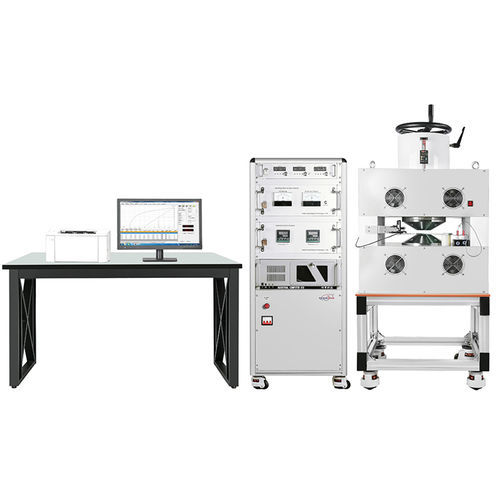

Измерительная система принудительная сила DX-2012H series

реманенцияинтенсивность магнитного поля насыщениямагнитная

Система измерения магнитотвердых материалов представляет собой испытательную платформу для постоянных магнитов, предназначенную для измерения параметров магнитных характеристик и получения петель гистерезиса BH и кривых размагничивания для широкого спектра материалов с постоянными магнитами. Охватываемые материалы:

• Редкоземельные постоянные магнитные материалы (например, NdFeB)
• Металлические постоянные магнитные материалы (например, AlNiCo, FeCrCo)
• Ферритовые постоянные магнитные материалы (например, феррит бария, феррит стронция)
• Другие типы постоянных магнитов (микропорошковые магниты, наномагниты, пластиковые магниты, обрабатываемые магниты)

Измеренные магнитные характеристики:

• Напряженность поля намагниченности насыщения (Hmax)
• Ременс (Br)
• Коэрцитивная сила (Hcb)
• Внутренняя коэрцитивная сила (Hcj)
• Максимальное произведение энергии ((BH)max)
• Восстановительная проницаемость (μrec)
• Петля гистерезиса и кривая размагничивания

Параметры измерительной системы для магнитотвердых материалов (пример: серия DX-2012H)

• Модель электромагнита
  • DX-2012H130: DXT130
  • DX-2012H150: DXT150
  • DX-2012H200: DXT200
  • DX-2012H250: DXT250
• Тестовый блок питания
  • DX-2012H130: 2кВт
  • DX-2012H150: 3кВт
  • DX-2012H200: 4кВт
  • DX-2012H250: 8кВт
• Комплектация флюксметра
  • DX-2012H130: One DX-210B
  • DX-2012H150: Два DX-210B
• Магнитометр
  • Все перечисленные варианты: DX-210H
• Карта сбора данных
  • PC6616
• Программное обеспечение для измерений
  • HMTest (частичные функции) - некоторые варианты: HMTest (все функции)
• Компьютер и принтер
  • Компьютер Dell Dimension E-520n + лазерный принтер HP1020
• Стандартный образец
  • Один стандартный образец AlNiCo в комплекте
• Фиксированная катушка
  • DX-2012H130: Одна катушка B
  • DX-2012H150: Одна J-катушка
  • DX-2012H200: J-катушка + H-катушка
  • DX-2012H250: J-катушка + H-катушка
• Категория образцов для испытаний
  • DX-2012H130: AlNiCo, феррит
  • DX-2012H150 / 200 / 250: AlNiCo, феррит, NdFeB (а для более крупных моделей также SmCo)
• Размеры образцов (примеры круглых образцов)
  • DX-2012H130: Диаметр 3-100 мм; Толщина 3-50 мм
  • DX-2012H150: Общий постоянный магнит 3-60 мм (H3 ~ 50 мм); Редкоземельные 5-20 мм (H5 ~ 15 мм)
  • DX-2012H200: Общий постоянный магнит 3-90 мм (H3 ~ 50 мм); Редкоземельные 5-30 мм (H5 ~ 20 мм)
  • DX-2012H250: Общий постоянный магнит 3-120 мм (H3 ~ 50 мм); Редкоземельные 5-50 мм (H5 ~ 30 мм)

Caractéristiques / spécifications techniques:

• Производитель: Dexinmag (Xiamen Dexing Magnet Tech. Co., Ltd.)
• Серия / модель продукта: DX-2012H (варианты: DX-2012H130, DX-2012H150, DX-2012H200, DX-2012H250)
• Основные измерительные выходы: Br, Hcb, Hcj, (BH)max, Hmax, μrec, петля гистерезиса BH, кривая размагничивания
• Типичные аппаратные компоненты: электромагнит (серия DXT), флюксметр(ы) DX-210B, магнитометр DX-210H, плата сбора данных PC6616
• Программное обеспечение для управления и анализа: HMTest (часть/все функции в зависимости от конфигурации)
• В комплекте: стандартный образец AlNiCo, фиксированные катушки (B/J/H в зависимости от конфигурации), компьютер и принтер (Dell + HP) в стандартной комплектации
