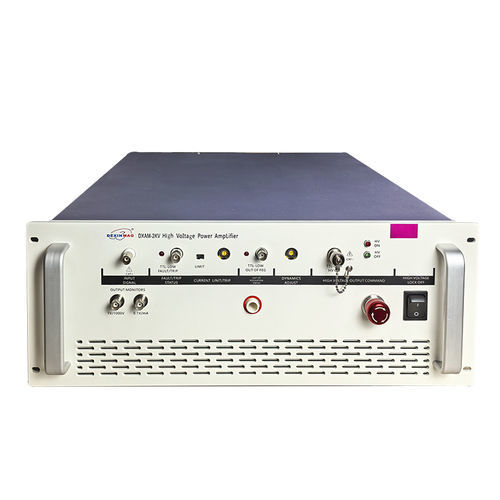

Усилитель высокого напряжения DXAM series

мощностинапряженияцифровой

Обзор

Серия усилителей высокой мощности DXAM — лабораторные AC/DC-усилители, предназначенные для усиления входных сигналов и выдачи управляемого высоковольтного выхода на заданные нагрузки при допустимом уровне искажений. Совместимы с распространёнными генераторами сигналов и используются на испытательных стендах и в НИОКР.

Принцип работы высоковольтного усилителя

Усилитель преобразует входное напряжение в высоковольтный выходной сигнал, пригодный для управления высоковольтными и ёмкостными нагрузками, поддерживает четырёхквандрантный режим работы и возможность DC-смещения в зависимости от модели.

Ключевые характеристики

• Выход в четырёх квадрантах для управления ёмкостными и сложными нагрузками
• Система с замкнутым контуром для высокой точности и стабильного выхода
• Защита от короткого замыкания и перегрузки для безопасности оборудования
• Стабильный выход, пригодный для программируемых блоков питания
• Низкий уровень шума на выходе для ультравысокой точности измерений
• Цифровая регулировка коэффициента усиления и, в некоторых моделях, программируемые/сохраняемые предустановки усиления

Особенности серии

• DXAM-2KV: дифференциальный выход до 1600 Vp-p (±800 Vp); цифровая регулировка усиления с сохранением одним кликом; синхронно регулируемый двухканальный выход.
• DXAM-4KV: оптимизирован для AC и DC усиления; сбалансированная производительность для лабораторных приложений среднего напряжения.
• DXAM-10KV: высоковольтное DC/AC усиление с числовой регулировкой усиления и возможностью DC-смещения для расширенных тестовых сценариев.

Технические характеристики

• Модели: DXAM-4KV; DXAM-10KV (серия DXAM)
• Диапазон выходного напряжения: DXAM-4KV = 0 до ±4 kV DC или пиковое AC; DXAM-10KV = 0 до ±10 kV DC или пиковое AC
• Диапазон выходного тока: DXAM-4KV = 0 до ±10 mA DC или пиковое AC; DXAM-10KV = 0 до ±40 mA DC или пиковое AC
• Диапазон входного напряжения: 0 до ±10 V DC или пиковое AC (зависит от модели)
• Входное сопротивление: 25 kΩ
• DC коэффициент усиления по напряжению: DXAM-4KV = 400 V/V; DXAM-10KV = 1000 V/V
• Точность DC коэффициента усиления: Лучше 0,2% от полного масштаба
• DC смещение напряжения: DXAM-4KV = ниже ±1 V; DXAM-10KV = ниже ±2 V
• Выходной шум: DXAM-4KV менее 30 mV rms; DXAM-10KV менее 40 mV rms
• Скорость нарастания (10%–90%): DXAM-4KV более 1000 V/µs; DXAM-10KV более 750 V/µs
• Полоса пропускания малым сигналом (-3 dB): лучше 10 kHz
• Полоса пропускания большим сигналом (-3 dB): DXAM-4KV лучше 20 kHz; DXAM-10KV лучше 5 kHz
• DC смещение: Поддерживается (модели имеют возможность DC-bias)
• Внутренняя выходная ёмкость: 300 pF (высоковольтный выход)
• Автоматическое ограничение мощности: Защищает усилитель при перегрузке
• Стабильность: Дрейф во времени менее 100 ppm/ч (не накопительный); дрейф по температуре менее 120 ppm/°C
• Коэффициент мониторинга напряжения: DXAM-4KV = 1 V на 400 V; DXAM-10KV = 1 V на 1000 V
• Шум мониторинга напряжения: Менее 20 mV rms
• Точность мониторинга напряжения: Лучше 0,5% от полного масштаба
• Коэффициент мониторинга тока: DXAM-4KV = 1 V на 4 mA; DXAM-10KV = 1 V на 2 mA
• Шум мониторинга тока: DXAM-4KV = 10 V rms; DXAM-10KV = 12 V rms
• Точность DC мониторинга тока: Лучше 2% от полного масштаба
• Интерфейс высоковольтного выхода: DXAM-4KV = MHV коаксиальный разъём; DXAM-10KV = высоковольтный разъём
• Требования к питанию: AC 220 V, 50/60 Hz

Применения

• Испытания MEMS и микроактуаторов
• Проверка и возбуждение ультразвуковых преобразователей
• Управление электромагнитными полями и испытания материалов
• Исследования и прототипы беспроводной передачи энергии
• Экспериментальные электронные испытания и НИОКР

Заказ и поддержка

Свяжитесь с нашей коммерческой командой для выбора конфигураций, пользовательского DC-смещения, вариантов разъёмов и пакетов калибровки/обслуживания. Укажите характеристики нагрузки и источник сигнала для получения оптимальных рекомендаций.
