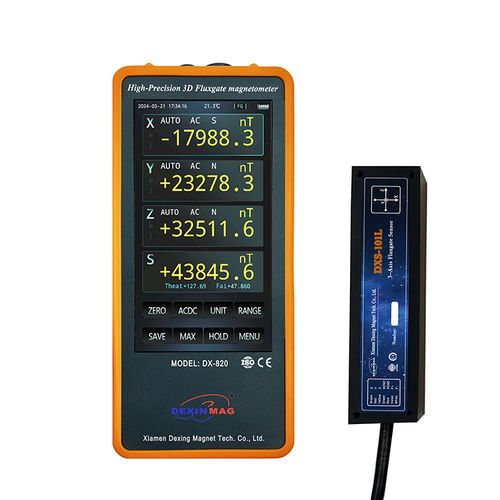

Магнитометр 3 оси DX-820

USBцифровой

DX-820 — портативный трёхосный флюксгейт‑магнитометр для измерения слабых магнитных полей уровня nT в научных исследованиях и промышленных испытаниях. Устройство совмещает сверхчувствительный трёхосный флюксгейт‑датчик, продвинутую аналогово‑цифровую схему сбора и ёмкостной сенсорный экран для удобной работы в полевых и лабораторных условиях.

Ключевые особенности

• Ёмкостный сенсорный экран с регулируемой подсветкой
• Измерение магнитного поля AC/DC
• Алгоритм коррекции ортогональности
• Разрешение показаний 5¾ разряда
• Интеллектуальное (автоматическое) переключение диапазонов
• FFT‑анализ с отображением спектра
• Двуязычный интерфейс (китайский и английский)
• Интеллектуальное распознавание зонда
• Переключение высокоскоростного/низкоскоростного режимов
• Отображение измеряемых значений и кривых (3D и по осям)
• Отображение в сферических координатах (вектор и углы наклона/отклонения)
• 3‑канальный аналоговый выход (BNC)
• Отображение экстремумов/максимума и удержание пиков
• Ультранизкий шум датчика
• Пороговая детекция с 3D режимами сигнализации (Нет / В пределах диапазона / Вне диапазона)
• Хранение данных (однократно/непрерывно), обратный вызов и экспорт
• Данные по USB‑C (TYPE‑C); общий набор команд, поддержка LabVIEW

Функции и интерфейс

• Экран измерений показывает: 3D значение поля, вектор, угол отклонения/наклона, диапазон, режим AC/DC, направление поля, единицу, время, ID зонда и уровень батареи
• Сенсорные кнопки для обнуления, переключения AC/DC, смены единиц, смены диапазона, сохранения данных, отображения макс/мин, удержания экрана и меню
• Настройки меню: пороги, информация о версии, просмотр кривых, настройки связи, параметры устройства, калибровка, сохранение/просмотр
• Функция кривых: трёхмерные временные кривые, отображение по одной оси, детекция пиков и FFT (0–2048 Гц) с амплитудой/частотой пика
• Программное обеспечение хоста для ПК: мониторинг в реальном времени, запись/построение графиков, автоматическая калибровка зонда, авто‑нуление, авто‑диапазон, пороговые сигналы и настройки времени/яркости

Применения

• Мониторинг природного геомагнитного поля, лабораторных и космических магнитных полей
• Калибровка магнитных экранов и источников поля
• Обнаружение слабых магнитных полей при геологоразведке и в системах бурения нефти
• Измерение ослабления и эффективности магнитных экранов и магнитно‑экранированных помещений
• Испытания дипольного момента и остаточного магнетизма спутникового оборудования
• Калибровочные стандарты для флюксгейт‑ и магниторезистивных магнитометров и других датчиков
• Мониторинг предвестников землетрясений, наблюдение вулканов и аналогичные геофизические/экологические работы
• Авиационные и морские магнитные съёмки; исследование слабых магнитных полей в бионауках

Технические характеристики

• Модель: DX-820 (портативный трёхосный флюксгейт‑магнитометр)
• Варианты зонда и диапазоны: выбираемые ±100 μT и ±1000 μT
• Единицы отображения: nT, μT, mGs
• Разрешение: 0,1 nT
• Точность: DC ≤ 0,5 % RDG; AC ≤ 1 % RDG
• Полоса пропускания хоста: 50 kHz
• Частота отклика: ≤ 2 kHz
• Шум датчика: 10 до ≤20 pTrms/√Hz при 1 Hz
• 3D ошибка ортогональности: < 1°
• Гистерезис: < 2 nT при 1 × полного диапазона
• Температурный коэффициент ошибки: ±1 nT/℃ (один диапазон) и ±10 nT/℃ (расширенный диапазон)
• Прогрев / масштабирование: возможность масштабирования за 15 минут
• AC диапазоны (≤100 Hz): ±100 μT / ±1000 μT
• AC (>100 Hz) (RMS): ±50 μT (RMS) / ±500 μT (RMS)
• Габариты (основной блок): 195 mm × 90 mm × 40 mm
• Размер зонда (стандартный): 24 mm × 24 mm × 109 mm; миниатюрный зонд: 20 mm × 20 mm × 20 mm (для измерений в ограниченных пространствах)
• Дисплей: 5‑дюймовый ёмкостный сенсорный экран, разрешение 720 × 1280
• Аналоговый интерфейс: BNC (3‑канальный аналоговый выход)
• Связь: TYPE‑C (USB‑C)
• Питание: встроенный литий‑аккумулятор
• Потребляемая мощность: 4,2 W
• Непрерывная работа (аккумулятор): ~3,5 часа
• Адаптер‑зонд (стандартный): 3D‑флюксгейт‑датчик DXS-101L
• Масса основного блока: 362,8 g
• Поддерживаемое ПО: программное обеспечение для чтения данных хоста с записью/построением графиков, автоматической калибровкой зонда, передачей по сериалу в реальном времени и запросом по фиксированным командам
