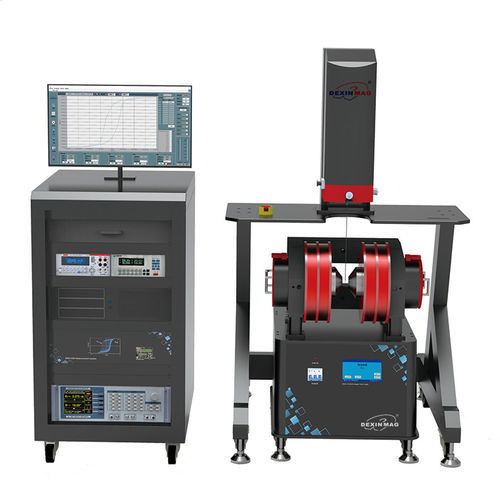

Магнитометр с вибрирующим образцом DXV-8000 VSM

кривая намагничиваниякривая размагничиваниягистерезис

Обзор

DXV-8000 VSM (вибрационный магнитометр проб) — лабораторный прибор для измерения магнитных свойств широкого диапазона форм проб (тонкие пленки, жидкости, порошки, массивные образцы). Оптимизирован для многослойных пленок и материалов с низким магнитным моментом; поддерживает настраиваемые модули магнитного поля и температуры.

Измеряемые образцы и выходные данные измерений

• Измеряемые образцы: природные магнитные материалы, порошковые сплавы, магнитные полупроводники, магнитные пленки, материалы с термомагнитным эффектом и т.д.
• Результаты измерений: кривые намагничивания, гистерезисные кривые (M‑H), магнитный момент vs время/температура/угол, температура Кюри, температура перехода в сверхпроводящее состояние (с опцией низкой температуры), FORC‑измерения (first-order reversal curve).

Основные функциональные особенности

• Тестирование петли гистерезиса (M‑H): определение коэрцитивной силы, остаточной намагниченности и насыщенного магнитного момента.
• Измерение температурной зависимости магнитного момента (M‑T): включая переход в сверхпроводящее состояние (опция низкой температуры) и температуру Кюри (опция высокой температуры).
• Поддержка FORC‑измерений.
• Вращение образца: моторизованное непрерывное вращение на 360° для угловых зависимостей.
• Высокоточный лазерный датчик перемещения: минимальное разрешение 1 µm, способен обнаруживать изменения амплитуды 1 µm.
• Высокая стабильность амплитуды и автоматическая высокоточная центровка образца с хорошей повторяемостью.
• Быстрая запись данных: магнитный момент, магнитное поле и температура могут собираться непрерывно с интервалом 10 ms.
• Поддержка векторного тестирования магнитного момента (опция) для измерения векторных компонент и анизотропных материалов.
• Модульные опции: различные модули магнитного поля и переменной температуры (электромагниты, криостаты, высокотемпературные печи, интегрированные термостаты, векторная катушка) для расширения диапазона измерений.
• ПО: реализация на базе LabVIEW для удобства использования и возможности написания пользовательских скриптов.

Дополнительные системные опции и аксессуары

• Вариант векторной катушки: одновременные X и Y векторные измерения для анизотропных магнитных материалов; совместим с низкотемпературными и высокотемпературными измерениями.
• Стандартные стержни для образцов: поддержка нескольких специально разработанных стержней для тонких пленок, жидкостей, порошков и массивных образцов.
• Прочие аксессуары (примеры): регулятор температуры (термостат), механический насос (черновой вакуум), молекулярный насос (высокий вакуум), резервуар с жидким азотом (с подающей трубкой), подающая трубка для охлаждения, водяной охладитель (для охлаждения магнита и оборудования), высокотемпературный стержень для образцов, одноразовые контейнеры для крепления образцов.

Технические характеристики

• Магнитный момент — диапазон измерений: 34×10^-9 emu ~ 10^3 emu
• Магнитный момент — стабильность: ±0.05% / сутки
• Магнитный момент — воспроизводимость: ±0.5%
• Магнитный момент — точность: ±1%
• Магнитный момент — чувствительность: 1×10^-7 emu
• Магнитный момент — шум (10 s/pt RMS): 30 nemu
• Магнитный момент — шум (10 s/pt P-P): 80 nemu
• Масса образца: 0 g – 10 g
• Амплитуда вибрации: 5 mm – 10 mm
• Частота вибрации: 55 – 85 Hz
• Измеренный уровень шума (типично): на уровне 10^-8 emu (например: 3×10^-8 emu при 10 s/точка; измерено 23.9 nemu RMS при интервале сбора 10 s)
• Опции электромагнитов: электромагниты Dexinmag push-pull с 6 фиксированными зазорами полюсов (7.5 mm, 12 mm, 20 mm, 25 mm, 28 mm, 50 mm) — модели DXWDS-130 и DXWDS-225.
• Производительность магнита (комнатная температура): DXWDS-130 → 2.8 T; DXWDS-225 → 3.2 T
• Производительность магнита (опция низкой температуры): DXWDS-130 → 2.1 T; DXWDS-225 → 2.4 T
• Производительность магнита (опция высокой температуры): DXWDS-130 → 1.7 T; DXWDS-225 → 2.4 T
• Производительность магнита (измерения высоко‑ и низкотемпературные): DXWDS-130 → 2.1 T; DXWDS-225 → 2.6 T
• Точность магнита: 1%
• Разрешение магнита: 1 mOe
• Стабильность магнита: 100 mOe
• Скорость изменения магнитного поля: до 10 000 Oe/s
• VSM криостат (опции): минимальная темп. жидкого гелия 4.2 K; минимальная темп. жидкого азота 77.6 K; точность управления температурой 0.1 K; разрешение 0.001 K; шум ~60 nemu; пространство для образца 7 mm
• VSM высокотемпературная печь: диапазон температур комнатная температура – 1273 K; точность управления 0.5 K; разрешение 0.001 K; шум ~100 nemu; пространство для образца 7 mm
• VSM интегрированный термостат высок./низ. температуры: диапазон 100 K – 950 K; точность управления 0.5 K; разрешение 0.001 K; шум 60–100 nemu; пространство для образца 7 mm
• Сбор данных: интервалы непрерывного сбора вплоть до 10 ms
• Вращение образца: 360° непрерывно с приводом
• Разрешение лазерного датчика перемещения: 1 µm (минимум)
