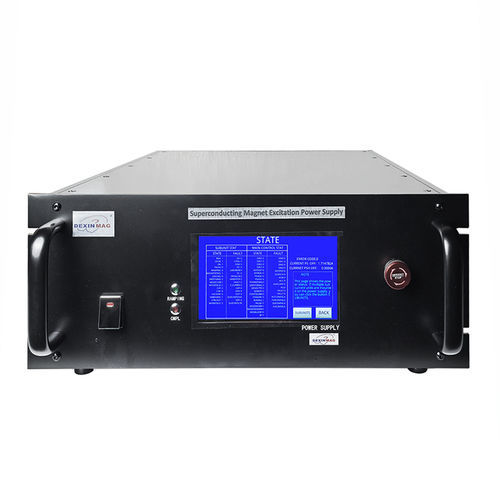

Источник электропитания стойка 19 дюймов DXNT120-8-5Q

AC/DCрегулируемыйпри постоянном токе

Обзор

Серия DXNT источников питания для сверхпроводящих магнитов от Dexinmag — это полностью цифровой высокостабильный источник двуполярного тока, разработанный для сверхпроводящих магнитов. Сочетает передний переключающий предусилитель с линейной регулировкой на выходе для достижения высокой эффективности и очень низких пульсаций. Серия модульная и охватывает токи от 100 A до 1000 A.

Ключевые особенности

• Автоматическое переключение между режимами постоянного тока и постоянного напряжения, оптимально для магнитов с большой индуктивностью.
• Автоматическое определение состояния переключателя инверсии выхода; при подключении переключателя пользователь может задать отрицательный ток, внутреннее управление обеспечивает двуполярный выход.
• Сегментная настройка скоростей зарядки/разрядки и напряжений постоянного тока для гибкого формирования профилей тока.
• Четырехквадрантный выход, поддерживающий положительные/отрицательные токи и напряжения для контролируемой зарядки и разрядки магнита.
• Автоматическое обнаружение квенча с возможностью приема внешнего сигнала квенча.
• Интегрированное управление разрядом при квенче: соответствующее сопротивление разряда может быть автоматически подключено для гашения энергии.
• Локальное управление через 7-дюймовый ЖК сенсорный экран высокого разрешения с меню.
• Дистанционное управление по USB (Type B) и LAN (RJ45); RS-485 поддерживается для параллельного управления несколькими блоками.
• Параллельная работа для увеличения суммарного тока; каждый блок адресуем по шине.
• Комплексные функции защиты, контролирующие сеть, охлаждение и состояние системы; отображение ошибок на экране и аварийная остановка с автоматическим подключением цепи разряда энергии.

Технические параметры (сводка из таблицы)

• Доступные модели DXNT: DXNT 120-8-5Q, 240-8-5Q, 360-8-5Q, 500-8-5Q, 1000-8-5Q.
• Вход: однофазный (220±10% VAC) для малых моделей; трехфазный пятипроводный (380±10% VAC) для больших моделей.
• Входная мощность (по моделям): 1500 VA (120), 3000 VA (240), 4500 VA (360), 7500 VA (500), 15000 VA (1000).
• Тип выхода: двуполярный постоянный ток, четырехквадрантный.
• Режим выхода: цифровая установка линейного регулирования.
• Диапазон тока (по моделям): ±120 A (120), ±240 A (240), ±360 A (360), ±500 A (500), ±1000 A (1000).
• Выходное напряжение: +8 / -5 V для всех моделей.
• Индуктивность нагрузки: 0–100 H.
• Стабильность: ±15 ppm/h (после 30 мин прогрева).
• Пульсации (RMS): 2 mA (120), 4 mA (240), 6 mA (360), 8 mA (500), 15 mA (1000).
• Разрешающая способность установки выхода: 20 bit.
• Точность выхода (по моделям): 0.02% ± 3 mA (120), 0.02% ± 5 mA (240), 0.02% ± 8 mA (360), 0.01% ± 5 mA (500), 0.01% ± 10 mA (1000).
• Скорость изменения (рамп): 0.0007–120 A/s (120), 0.0014–240 A/s (240), 0.0021–360 A/s (360), 0.003–500 A/s (500), 0.006–1000 A/s (1000).
• Разрешение установки клеммного напряжения: 0.1 V; точность клеммного напряжения: 0.5 ± 0.1 V.
• Дисплей – разрешение тока: 24 bit; точность тока (дисплей): зависит от модели (от 0.05%±5 mA до 0.02%±10 mA).
• Разрешение напряжения (дисплей): 24 bit; точность напряжения: 0.2% ± 100 mV.
• Частоты обновления / чтение-запись: обновление дисплея 1 раз/с; чтение/запись ПК 5 раз/с.
• Компьютерный интерфейс: USB (Type B) и LAN (RJ45); RS-485 для параллельного управления.
• Опциональный переключатель нагрева сверхпроводника: ток 10–1200 mA (12-bit DAC), напряжение 3–20 V, точность тока 2% ± 3 mA, интерфейс XS16J4A.
• Рабочая температура: 0–40 °C.
• Охлаждение: принудительное воздушное охлаждение (скорость вентилятора регулируется по мощности); опциональное водяное охлаждение 3 L/min.
• Электрические соединения: сетевые кабели по модели (10 A, 16 A, 25 A, >4 mm², >10 mm²); рекомендуемые диаметры выходных проводников увеличиваются с моделью (>25 mm² до >300 mm²).
• Габариты (Ш×В×Г) примеры: 482.6 × 177 × 530 mm; 482.6 × 444.5 × 53 mm; 482.6 × 666 × 530 mm; 482.6 × 533 × 530 mm; 482.6 × 1066 × 530 mm.
• Вес (по моделям): приблизительно 30 kg (наименьший) до 300 kg (наибольший).

Характеристики / технические спецификации

• Бренд: Dexinmag
• Основная представленная модель: DXNT120-8-5Q
• Серия: DXNT (120-8-5Q, 240-8-5Q, 360-8-5Q, 500-8-5Q, 1000-8-5Q)
• Выход: двуполярный постоянный ток, четырехквадрантный; цифровая линейная регулировка.
• Номинальный диапазон выходного напряжения: +8 / -5 V; индуктивность нагрузки до 100 H.
• Интерфейсы: USB (Type B), LAN (RJ45), RS-485 для параллельного управления.
• Управление/индикация: 7" сенсорный ЖК-дисплей; настройка выхода 20 bit, отображение 24 bit.
• Защита и обработка квенча: обнаружение квенча, автоматическая схема разряда с подключением соответствующего сопротивления, аварийная остановка.
• Охлаждение: принудительное воздушное с опцией водяного охлаждения (3 L/min).
