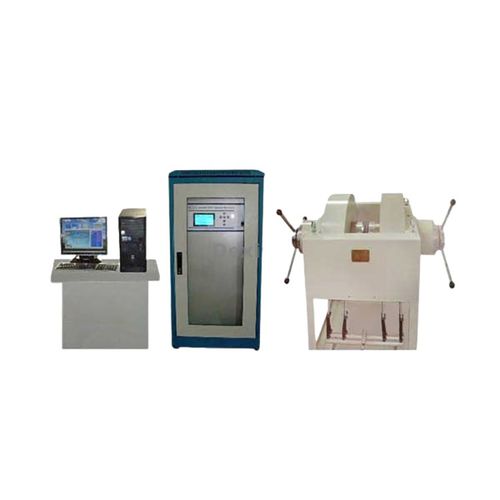

Измерительная система для магнитострикционных материалов DXSS-2020

DXSS-2020 Многопараметрическая система измерения магнитострикционных материалов-это устройство, которое измеряет магнитные параметры материала (такие как ldc -Hdc, Bdc-Hdc, lac-Hac, Bac-Hac, Zac-f, Hcb, Hcj, Br и BHmax и т. Д.) Изменение с приложенным магнитным полем переменного и постоянного тока. Система состоит из электромагнита, источника питания электромагнита, флюксметра, гаусметра, тензодатчика, катушки Гельмгольца, тестера импеданса, источника питания звуковой частоты, системы сбора данных, мешка давления, компьютера и лазерного принтера. Квалификация системы 1. Магнитное поле постоянного тока классифицирует семь полномасштабных диапазонов: 0,5 кОе, 1 кОе, 2 кОе, 4 кОе, 8 кОе, 16 кОе и 32 кОе, максимальное разрешение до 0,1 кОе. 2. Диапазон магнитного поля переменного тока составляет 320 Oe, а его разрешение составляет 0,01 Oe. 3. Напряжение переменного и постоянного тока классифицирует девять полномасштабных диапазонов: 32000 μ & epsilon;, 16000 μ & epsilon;, 8000 μ & epsilon;, 4000,0μ & epsilon;, 3200,0μ & epsilon;, 800,0ep00.0on & epsilon; и и это самое высокое разрешение до 0,01 μ & epsilon;. 4. Диапазон магнитного потока постоянного тока составляет 32,0 мВт, максимальное разрешение-до 0001 мВт. 5. Частоту источника питания звуковой частоты можно непрерывно регулировать от 30 Гц до 10 кГц, а максимальная выходная мощность составляет 500 Вт. Он использован совместно с блоком измерения импеданса, и характеристическую кривую импеданса образца с частотой можно получить, и инкрементная проницаемость μ33, пьезомагнитный коэффициент д33, коэффициент упругости С33, и осевые параметры коэффициента электромеханической связи К33 етк.
