Программируемый contrôleur de niveau XY

с релейным выходомдля контроля в режиме реального временидля бака

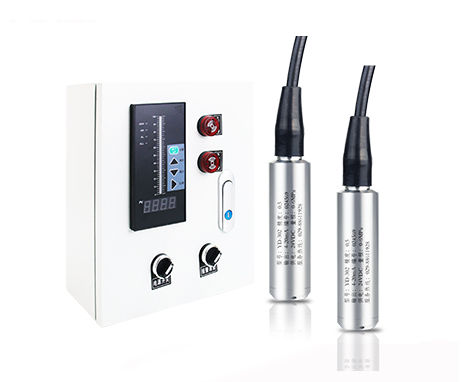

Обзор продукта Ящик управления индикацией уровня XY Series представляет собой централизованную панель для дистанционного контроля уровня жидкости и управления насосами и клапанами. Принимает стандартные сигналы 4-20 мА от уровнемеров, датчиков давления или поплавковых выключателей, отображает текущий уровень в реальном времени на LED-цифровом или цифровом+шкальном индикаторе и предоставляет настраиваемые релейные выходы для запуска/остановки насосов, управления клапанами или срабатывания сигнализаций. Предназначен для диспетчерских пунктов и полевых установок, снижая необходимость в выездах для проверки уровня и ручного управления оборудованием.

Ключевые характеристики

• Отображение в реальном времени — LED-цифровой или двойной цифровой + шкала для мгновенной визуализации уровня/объёма.
• Широкая совместимость входов — стандартный вход 4-20 мА; другие типы сигналов по запросу.
• Программируемые уставки на месте — верхние и нижние точки управления/тревоги настраиваются с фронтальной панели; ПК не требуется.
• Релейные выходы для прямого управления — несколько релейных контактов (настраиваются на месте; типичный ток ≥ 5 A) для насосов, соленоидных клапанов, сигнализации или приводов.
• Режимы ручного/автоматического управления — ручной оверрайд на фронтальной панели для обслуживания и автоматическое управление в работе.
• Опции связи — опционально RS-485 (Modbus) или повторная передача 4-20 мА для интеграции со SCADA/BMS.
• Прочный корпус — металлический или поликарбонатный настенный корпус; доступны исполнение для наружной установки и взрывозащищённые варианты.

Технические характеристики

• Входной сигнал — 4-20 мА (стандарт); другие сигналы по запросу.
• Тип индикатора — LED-цифровой или цифровой + шкалa.
• Выходы управления — релейные контакты (2 и более, регулируемые на месте; типичное значение 5 A и выше).
• Режим управления — Ручной / Автоматический.
• Программируемые уставки — верхние и нижние пределы настраиваются на месте.
• Питание — AC 220 V стандарт; DC 24 V опционно.
• Корпус — металл или поликарбонат, настенный монтаж; опции для внешней установки/взрывозащиты.
• Опции — RS-485 (Modbus), повторная передача 4-20 мА, дополнительные I/O.

Что контролирует

• Насосы (рабочие/резервные, lead-lag)
• Соленоидные клапаны
• Звуковые и световые сигнализаторы
• Вентиляторы и вентиляционное оборудование
• Электроприводные клапаны и приводы

Сферы применения

• Водоснабжение и очистка — насосные станции, подъемные станции, очистные резервуары
• Здания и объекты — водонапорные башни, смотровые колодцы, кровельные баки, подпитка котлов
• Промышленные процессы — химическое хранение, пищевая переработка, разделение масло/вода
• Сельское хозяйство и орошение — контроль уровня в резервуарах, управление насосами орошения
• Противопожарная защита — мониторинг уровня воды в резервуарах и управление насосами

Типовые опции

• Корпуса с защитой от погодных условий и уровнем NEMA/IP
• Взрывозащищённые исполнения
• Связь RS-485 Modbus
• Повторная передача 4-20 мА и дополнительные модули I/O
