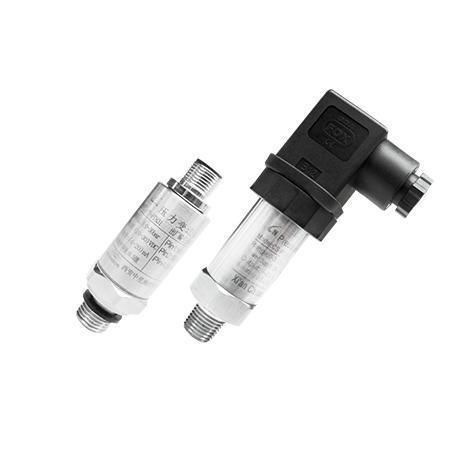

Относительный трансдуктор давления CS-PT831

с тонким слоем4-20 мАвыход по напряжению

CS-PT831 — компактный трансмиттер давления с напылённой (sputtering) пленкой, разработанный для общепромышленных измерений давления. Доступны UL-сертифицированные варианты, покрывающие типичные диапазоны от 0–25 до 800 бар (манометрическое); примеры UL-диапазонов: 0–50 … 400 бар. Устройство допускает конфигурацию единиц давления и различных технологических присоединений в зависимости от требований приложения.

Основные характеристики

• Чувствительный элемент: напылённая пленка (sputtering)
• Высокая прочность при перегрузке и высокий разрывной/взрывной предел
• Полностью сварная конструкция (без O‑кольца) для исключения риска утечек
• Диапазон измерений: 0–25 … 800 бар (манометр.)
• Точность: 0,5 % BFSL
• Варианты выхода: 4–20 mA, 0,5–4,5 V
• Защита от перенапряжения и от обратной полярности
• Электрическое подключение: DIN 43650 C (доступна опция M12)

Применения

• Общая измерительная и технологическая регуляция давления
• Машиностроение и измерительно‑регулирующая техника
• Гидравлические и пневматические системы
• Мониторинг давления в строительной и дорожной технике

Рабочие характеристики и условия испытаний

• Условия испытаний (пример): температура 25℃; питание 5 VDC или 12 VDC; относительная влажность 45%–75%; атмосферное давление 86 kPa–106 kPa
• Конструкция и размеры: см. чертежи изделия на странице продукта
• Детали электрических подключений: DIN 43650 C (чертёж доступен на странице продукта)

Технические данные

• Модель: CS-PT831
• Тип сенсора: датчик давления с напылённой пленкой
• Диапазон измерений (манометр.): 0–25 … 800 бар (настраиваемый)
• Точность: 0,5 % BFSL
• Выход: 4–20 mA; 0,5–4,5 V
• Электрический разъём: DIN 43650 C (опция M12)
• Защита: защита от перенапряжения и от обратной полярности
• Конструкция: полностью сварная, без O‑кольца (устойчивость к утечкам)
• Сертификация: доступны UL-сертифицированные варианты (напр. диапазоны 0–50 … 400 бар)
