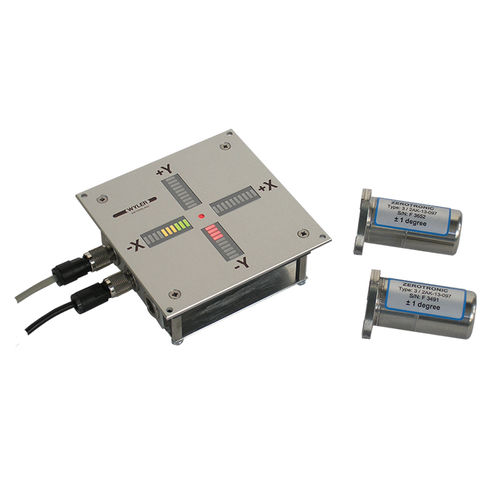

LED-Cross - это двухмерный светодиодный дисплей для датчиков WYLER ZEROTRONIC
В сочетании с двумя датчиками ZEROTRONIC LED-Cross идеально подходит для оптического отображения положения объекта в пространстве. Один датчик устанавливается на объекте в направлении X, а другой - в направлении Y. Это существенно облегчает точную горизонтальную настройку объекта.
Типичные области применения:
Контроль крана для грузов, чувствительных к наклону
Оптическая помощь для выравнивания объектов или для гидравлического выравнивания платформы
Контроль рабочих платформ: предотвращение наклона платформы благодаря программируемым порогам срабатывания сигнализации
Прибор имеет следующие характеристики:
Входы для двух датчиков ZEROTRONIC; обычно используются датчики с диапазоном измерения ±10°
Разрешение 10 светодиодов на направление (20 светодиодов на ось).
Логарифмическое разрешение обеспечивает очень точное считывание около нуля
Возможна установка пороговых точек
Сигнальные выходы программируются с помощью логических функций и предоставляются в виде выходов с открытым коллектором
Программное обеспечение для программирования всех пороговых значений и выходов поставляется вместе с прибором
Функциональность устройства и кабелей контролируется и может быть назначена на один из тревожных выходов.
Устройство предназначено для монтажа на панель
---
