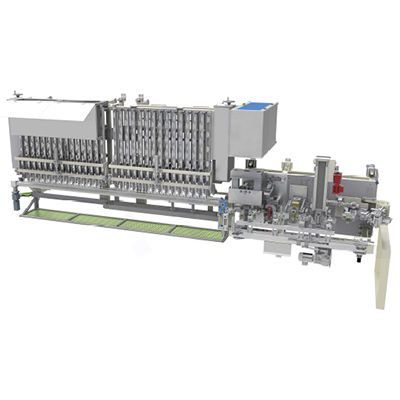

Машина для измерения шатунов может автоматически взвешивать большие и малые головки шатунов и выполнять автоматические измерения следующих элементов: диаметр отверстия, округлость и цилиндричность; межцентровое расстояние между двумя отверстиями; кривизна, искажение и толщина. Он также имеет следующие функции: SPC-анализ данных измерений; выдача предупреждений оборудованию для предварительной обработки, чтобы избежать несоответствия; автоматическое нанесение идентификационных кодов в соответствии с результатами измерений; шатуны различных групп могут быть отправлены на соответствующий материальный путь, что значительно облегчает упаковку.
Технические параметры
Принцип измерения: Сравнительное измерение. Датчик перемещения используется для измерения разницы между измеряемыми деталями и калибровочными деталями, затем рассчитываются относительные размеры измеряемых деталей. Вся система управления принимает режим связи по шине Profinet для связи OPC с главным компьютером. Интеграция является сильной, а связь безопасной и надежной.
Диапазон измерений: Ручная регулировка для измерений различных размеров. Межосевое расстояние: 120 мм-150 мм, внутренний диаметр большого отверстия: 40 мм-60 мм, внутренний диаметр малого отверстия: 15 мм - 30 мм, толщина большого конца: 18 мм-30 мм.
Время измерения: ≤10 секунд, при нормальном состоянии и эксплуатации
Уровень технологии измерения положения: разрешение датчика: 0.0001 мм, точность измерения: 0,001 мм, GRR: ≤10%.
Технические характеристики
-Высокая точность измерения
-Высокая точность измерения
-Высокая эффективность измерения: 18 сек/шт
-Значительно снижают трудозатраты
---
