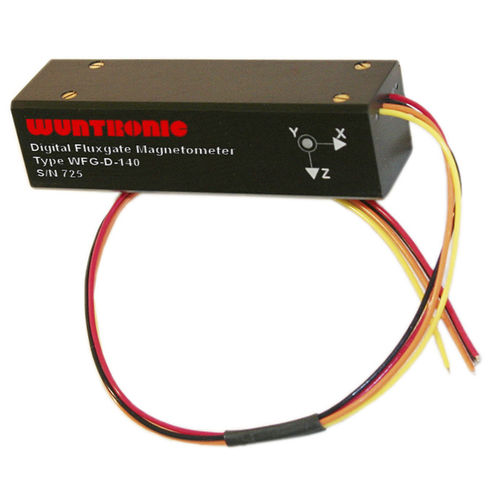

Магнитометр WFG-D-140

Модельный датчик WFG-D-140 триаксиальная система магнитометра вектора с высокоскоростным цифровым интерфейсом который может передать значения магнитного поля XYZ на до 140 раз в секунду. Система WFG-D-140 содержит микропроцессор и аналого-цифровой преобразователь 3 каналов шестнадцатиразрядный. Система также содержит датчик температуры. Микропроцессор системы и -к-D подсистеме: преобразуйте аналогового выхода датчика к цифровой форме откалибрируйте масштаб, смещение и выравнивание датчика связи инструмента серийные между системой и внешним компьютером Командный язык характера ASCII облегчает сообщение с WFG-D-140. Режим данным по autosend включен в программном обеспечении WFG-D-140. Когда этот режим активен, данные повторно отправлены вне серийным портом после того как сила приложена к системе. Магнитометры WFG-D-140 откалибрированы путем устанавливать систему в точности держа xture fi, устанавливая это в катушке Helmholtz 3 осей, и систематически прикладывая известные магнитные elds fi к датчику. Тарировку системы можно выполнить на низкопробной температуре (обычно 25°C) или как вариант над диапазоном температур (например 0-75°C). Когда система откалибрирована над диапазоном температур, данные прочитаны от системы на интервалах температуры между спецификацией минимальной и максимальной температурой. Например, для тарировки над интервалом 0-75°C, данные обычно прочитаны на 25°C интервалах температуры на 0°C, 25°C, 50°C, и 75°C. Данные принятые на каждую температуру включают масштаб, смещение, и данные по выравнивания датчика.
