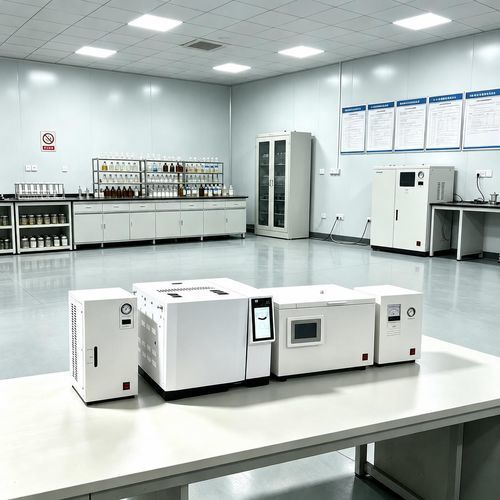

Хроматограф в газовой фазе UHV-645

для анализа газаFIDTCD

UHV-645 — газохроматографическая система для анализа растворённых газов в изоляционном масле (DGA), предназначенная для количественной оценки состояния трансформаторов.

Состав системы

• Хроматограф‑хост, генератор воздуха, генератор водорода, осциллирующее устройство, стандартные газовые баллоны, баллон аргона, ПК и комплектующие.
• Модульная конструкция обеспечивает гибкую конфигурацию детекторов и возможность модернизации.

Основные функции

• Анализ 9 газов: N2, H2, O2, CH4, C2H4, C2H6, C2H2, CO, CO2 для DGA‑диагностики.
• Ethernet 10/100M с встроенным IP‑стеком и поддержкой MODBUS/TCP для интеграции с DCS; три независимых уровня подключения для локального и удалённого мониторинга.
• Опционная рабочая станция NetChrom™ для централизованного управления несколькими хроматографами; интерфейс на китайском/английском.
• Пользовательские зоны температурного контроля: 6 независимых каналов; 16‑ступенчатая программируемая температура; диапазон печи от окруж.темп.+5℃ до 400℃; скорость нагрева/охлаждения 0,1–40℃/мин; точность ±0,1℃.
• Параллельный многопроцессорный режим для повышения стабильности; поддержка нескольких детекторов (FID, TCD, ECD, FPD, NPD) и гибкая установка.
• Опции цифрового управления подачей газа: EFC/EPC для улучшения воспроизводимости.
• Программы запуска по расписанию для плановых/онлайн‑анализов (требуется оборудование для онлайн‑отбора проб); автоматическое распознавание детектора, диагностика неисправностей и защита данных при отключении питания.
• Встроенная 24‑битная АЦП с низким уровнем шума, функции сохранения и вычитания базовой линии; совместимость с WinXP/Win2000/Windows7; чтение CDF и интеграция с рабочими станциями Agilent/Waters.

Спецификации детекторов (примеры)

• FID (газоводородный пламенно‑ионизационный детектор): предел обнаружения ≤ 3×10^-12 g/s; уровень шума ≤ 5×10^-14 A; линейный диапазон ≥ 10^7.
• TCD (детектор теплопроводности): чувствительность ≥ 10000 mV·ml/mg; уровень шума ≤ 20 μV; линейный диапазон ≥ 10^5; усиления опционально 1/2/4/8.
• ECD (детектор захвата электронов): предел обнаружения ≤ 1×10^-14 g/ml; шум ≤ 0,03 mV; линейный диапазон ≥ 10^4; источник Ni63.

Технические характеристики / кратко

• Модель: UHV-645.
• Определяемые газы: N2, H2, O2, CH4, C2H4, C2H6, C2H2, CO, CO2.
• Дисплей: матричный ЖК 192×64.
• Температурный контроль: 6 независимых каналов; диапазон печи +5℃ от комнатной до 400℃; 16 шагов программы; точность ±0,1℃; скорость 0,1–40℃/мин.
• Пневматическое управление: механическое клапанное или электронное управление давлением/потоком (опция).
• Коммуникации: Ethernet (IEEE802.3), MODBUS/TCP.
• Масса/габариты хоста: брутто 59 кг; 70×60×65 см. Размеры других модулей и вес по конфигурации.
