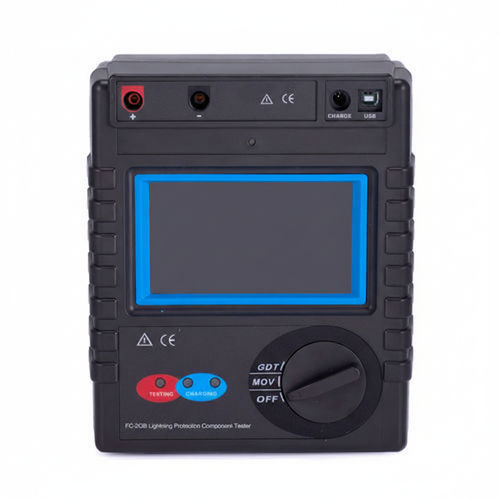

Тестер напряжения FC-2GB

устойчивость к удару молниисопротивления изоляцииразрядника

Тестер компонентов молниезащиты FC-2GB — портативный прибор для измерения DC-параметров компонентов защиты от перенапряжения. Предназначен для поверки, текущих испытаний и серийных/непрерывных проверок варисторов на основе оксида цинка, металлокерамических 2-/3-электродных разрядных трубок, вакуумных молниевых трубок и других компонентов защиты.

Применение

• Испытание варисторов на основе оксида цинка (VDR).
• Испытание металлокерамических 2- и 3-электродных разрядных трубок и вакуумных молниевых трубок.
• Проверка и контроль качества в производственной линии других устройств защиты от перенапряжения.

Ключевые особенности

• Выполняет испытания DC-параметров: напряжение-зависимое сопротивление (варистор), измерение пробоя трубок по постоянному току и измерение тока утечки.
• Может работать как регулируемый источник постоянного тока и как источник постоянного тока для заданных условий испытаний.
• Защита от короткого замыкания высокого напряжения и защита от перегрузки по току; предварительная установка HV и регулировка диапазона; время самораспада HV < 0,5 с.
• Функция самокалибровки для повышения надежности измерений.
• ЖК-дисплей с точным и надежным отображением.
• Предустановленный диапазон измерений с звуковым сигналом при превышении диапазона.
• Режим непрерывных измерений для массовых испытаний и проверки на производстве.
• Простая панель управления; лёгкий и портативный корпус.

Технические характеристики

• Напряжение-зависимое сопротивление (U1mA): диапазон 0 ~ 1999 В; погрешность ≤ ±1% ±1 цифра; условие испытания: 1 мА ± 5 μА.
• Ток утечки (≈0,75·U1mA): диапазон 0 ~ 199,9 μА; погрешность ≤ ±1 μА ±1 цифра.
• Разрядная трубка — напряжение пробоя DC (Vsdc): диапазон 5 ~ 1999 В; погрешность ≤ ±1% ±1 цифра; условие испытания: скорость нарастания напряжения 100 В/с ±10%.
• Изоляционное сопротивление: 6 МОм (при 500 В).
• Испытательное напряжение: AC 1,5 кВ, 50 Гц, 1 минута.
• Рабочие условия: температура 0 ~ +40 °C; влажность ≤ 85% RH.
• Условия хранения: температура -10 °C ~ +50 °C; влажность ≤ 90% RH.
• Питание: выделенный источник DC 12 V.
• Потребляемая мощность: 8 W.
• Габариты: 208 мм × 190 мм × 78 мм.
• Масса: ≤ 1 кг.

Документы

• Руководство пользователя (PDF).
• Свидетельство о калибровке (PDF) по запросу.
