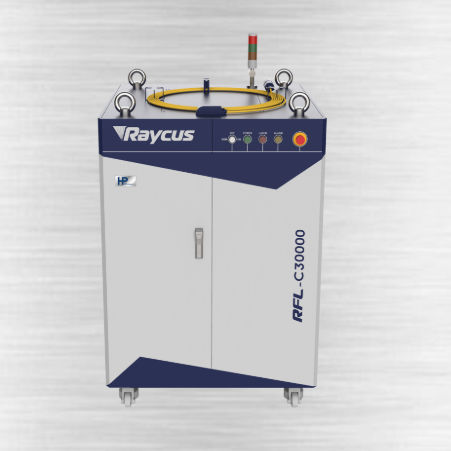

Лазерный источник CW RFL-C30000M-HP

волоконныйкрасныйдля сварки

Обзор продукта
Многомодульные CW волоконные лазеры серии HP, разработанные Raycus, охватывают диапазон мощностей от 4 000 Вт до 30 000 Вт. Лазеры обеспечивают высокую электрооптическую эффективность, хорошее качество пучка и высокую плотность энергии. Предназначены для промышленной интеграции: широкая полоса модуляции, длительный срок службы и эксплуатация без обслуживания. Типичные области применения: сварка, точная резка, плавление и наплавка (cladding), обработка поверхности и 3D-печать; оптический выход удобен для интеграции с роботами в гибких производственных ячейках.

Технические характеристики

• Высокая электрооптическая эффективность
• Индивидуальная длина выходного волокна
• Выходной кабель: QD
• Эксплуатация без обслуживания
• Широкий диапазон частот модуляции
• Высокая нестабильность мощности
• Несколько механизмов защиты от высокой отражательной способности
• Различные способы управления: проводные и шины (bus) интерфейсы
• Высокие стандарты безопасности: соответствует требованиям CE и сертификации PLD
• Интеллектуальный мониторинг: контроль видимого сигнала, отражённого пучка и утечек, управление состоянием в реальном времени
• Оптимизировано для промышленных задач: более эффективная и точная обработка

Оптические параметры

• Средняя выходная мощность (W): 30000
• Центральная длина волны (nm): 1080 ±5
• Максимальная частота модуляции (kHz): 5
• Стабильность выходной мощности: ±1,4%
• Красный лазер: Да

Характеристики выхода

• Выходной разъём: QP
• Диаметр сердечника выходного волокна (μm): 150
• BPP (mm·mrad): ≤4.3
• Состояние поляризации: случайное
• Длина выходного волокна (m): 30 (на заказ)

Электронные характеристики управления

• Питание (V AC): 360–510, трёхфазная четырёхпроводная сеть
• Режим управления: Ethernet, DeviceNet, PROFINET, PROFIBUS
• Диапазон регулировки мощности (%): 10–100

Прочие характеристики

• Габариты (mm): 1050 × 1540 × 1290 (с учётом ручки)
• Вес (kg): <900
• Метод охлаждения: водяное охлаждение
• Температура эксплуатации (℃): 10–40

Области применения

• Резка
• Сварка
• Наплавка (Cladding)
• Обработка поверхности

Технические спецификации

• Brand: Raycus
• Модель: RFL-C30000M-HP
• Серия: HP-Series Multi-module CW Fiber Laser
• Средняя выходная мощность: 30000 W
• Центральная длина волны: 1080 ±5 nm
• Максимальная частота модуляции: 5 kHz
• Стабильность выходной мощности: ±1,4%
• Выходной разъём: QP
• Диаметр сердечника выходного волокна: 150 μm
• BPP: ≤4.3 mm·mrad
• Поляризация: случайная
• Длина выходного волокна: 30 m (на заказ)
• Питание: 360–510 V AC, трёхфазная четырёхпроводная сеть
• Интерфейсы управления: Ethernet, DeviceNet, PROFINET, PROFIBUS
• Диапазон регулировки мощности: 10–100%
• Габариты (mm): 1050 × 1540 × 1290 (с учётом ручки)
• Вес: <900 kg
• Охлаждение: водяное охлаждение
• Температура эксплуатации: 10–40 ℃
