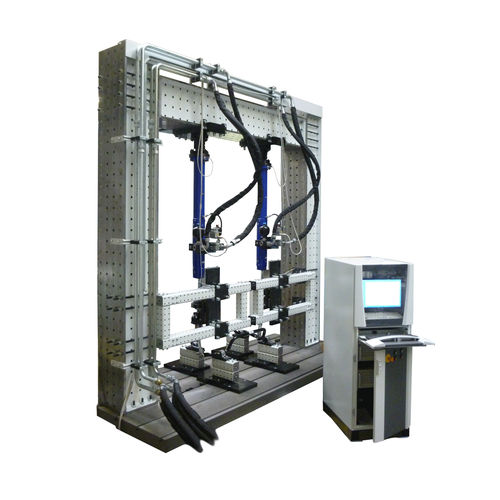

Испытательный стенд для автомобильных качающихся брусьев WPM в основном используется при динамических усталостных испытаниях автомобильных качающихся брусьев.
Особенности
Испытательный стенд состоит из следующих функциональных модулей:
- Зажимное основание в качестве опорной плиты (изготовлено из специального чугуна со стальной добавкой, виброизоляцией)
- Генератор нагрузки, выполненный в виде цепи (2 гидравлических испытательных цилиндра со встроенным датчиком смещения, сервоклапаном и хранилищем гидравлической жидкости, могут быть отрегулированы в поперечном направлении)
- Электрогенератор (гидравлическая силовая установка с корпусом), специально разработанный для требований сервогидравлических испытаний
- Система управления, включая программное обеспечение
- Зажим и адаптация образцов
- 2 стабилизатора могут быть протестированы одновременно со специальными приспособлениями
Зажимной фундамент (фундаментная плита)
Основание несет раму для испытания и образцы. Его размеры должны быть выбраны таким образом, чтобы в дальнейшем можно было добавлять к пластине основания усовершенствования
Основание изготовлено из чугуна со стальной добавкой. Для винтов М 20 (расстояние 300 мм) применяются продольные 14 Т-образных пазух согласно DIN 650 - 22H12. С помощью соответствующих Т-образных гаек согласно DIN 508 - M20 можно реализовать различные конструкции. Эти Т-образные гайки вдавливаются в Т-образные пазы зажимной пластины в нужном положении
Для обеспечения максимальной стабильности плиты используется специальный процесс литья, гарантирующий максимальное снятие напряжения. Кроме того, ребра на конце усилены Т-образным способом. Необработанные поверхности обрабатываются пескоструйной обработкой
Зажимная плита виброизолирована и регулируется по уровню с помощью пневматических сильфонных цилиндров.
---
