Обзор продукта

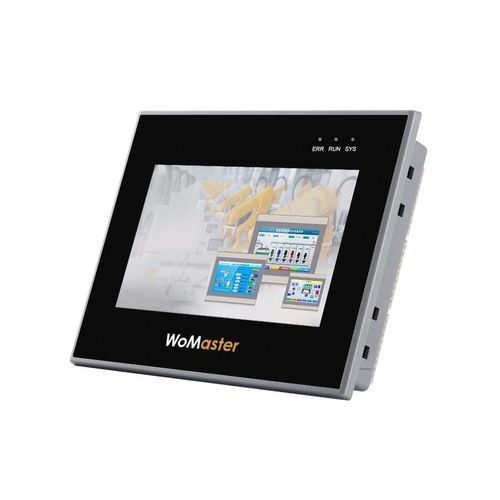

WoMaster HE7 — это интегрированное решение «всё в одном», объединяющее PLC и HMI с 7‑дюймовым сенсорным экраном. Поддерживает STEP 7-MicroWIN SMART и набор команд S7-200 SMART, имеет несколько интерфейсов для интеграции оборудования и систем.

Ключевые характеристики

• Интегрированный 7" TFT сенсорный дисплей (800 x 480) для локального управления и визуализации
• Совместимость с STEP 7-MicroWIN SMART (набор команд S7-200 SMART). Исключения: отдельные мастера (motion/web/data logging/PROFINET) и специфичные элементы библиотеки связи
• Оптроизолированные цифровые входы/выходы с поддержкой положительного/отрицательного триггера
• Высокоскоростные счётчики и двойные высокоскоростные импульсные выходы для управления движением и подсчёта
• Встроенные часы реального времени с удержанием данных при отключении питания (сменная таблеточная батарея)
• Несколько коммуникационных портов: Ethernet (PLC & HMI), RS485 (2 порта), USB; поддержка S7-TCP, PUT/GET, OUC, MODBUS TCP/RTU, PPI, USS и free-port режимов

PLC / Связь
Порты связи: 1 PLC Ethernet порт, 1 HMI Ethernet порт, 2 RS485 порта (port 0, port 1), 1 USB порт.
Подключения: PLC сетевой порт поддерживает подключение программного устройства (PG) и множественные одновременные соединения (OUC активные/пассивные, PUT/GET, S7-TCP). Ethernet: 10/100 Мбит/с авто. RS485: PPI, MODBUS RTU, USS, free port; USB для загрузки программ и хранения данных.
Цифровые I/O: до 16 цифровых входов (контакт или уровень, +/− триггер), выходы в зависимости от модели (реле/транзистор).
Аналоговые I/O: 4 аналоговых входа (0–10 В или 0–20 мА, 12 бит), 2 аналоговых выхода (0–10 В или 0–20 мА, 12 бит). PT100: 2 канала; -50 до 300 °C.

Тачскрин
Дисплей: 7" TFT, 800 x 480, 16.7M цветов. Сенсор: 4‑проводный резистивный или опциональная высокоточная ёмкостная панель. Память: Flash 128 MB, RAM 128 MB. Яркость 400 cd/m²; ресурс подсветки >30 000 часов.

Система
Память программы: 24 KB; память данных: 16 KB; энергонезависимая память: 10 KB. RTC с заменяемой батарейкой. Питание: 20–28 V DC с защитой от обратной полярности. Потребление: 10 W. Рабочая температура: -10 °C до +50 °C. Габариты: 212 x 157 x 41 мм.

Информация для заказа (варианты)

• HE7-MC0701NE-16MR: 8 DI, 8 DO (реле), 4 AI, 2 AO, 2 PT100, 2 RS485, 1 HMI Ethernet, 1 PLC Ethernet, 1 USB, 6 каналов счёта, 24 VDC
• HE7-MC0701NE-16MRT: 8 DI, 4 DO реле + 4 DO транзистор, 4 AI, 2 AO, 2 PT100, 2 RS485, импульсные выходы, 24 VDC
• HE7-MC0701NE-24MR: 16 DI, 8 DO (реле), 4 AI, 2 PT100, 1 RS485, 1 HMI Ethernet, 1 PLC Ethernet, 1 USB, 10 каналов счёта, 24 VDC
• HE7-MC0701NE-24MRT: 16 DI, 4 DO реле + 4 DO транзистор, 4 AI, 2 PT100, 1 RS485, импульсные выходы, 24 VDC
• HE7-MC0701NE-32MR: 16 DI, 16 DO (реле), 4 AI, 2 AO, 2 PT100, 2 RS485, 24 VDC
• HE7-MC0701NE-32MRT: 16 DI, 12 DO реле + 4 DO транзистор, 4 AI, 2 AO, 2 PT100, 2 RS485, импульсные выходы, 24 VDC

Технические характеристики

• Модель / Серия: HE7
• Бренд: WoMaster
• Дисплей: 7" TFT, 800 x 480, 16.7M цветов
• Сенсор: 4‑проводный резистивный или ёмкостный высокоточный
• Flash / RAM: 128 MB / 128 MB
• Память программы: 24 KB; память данных: 16 KB; энергонезависимая память: 10 KB
• Питание: 20–28 V DC; потребление: 10 W; защита от переполюсовки
• Рабочая температура: -10 °C до +50 °C
• Габариты: 212 x 157 x 41 мм
• Цифровые входы: до 16 (полож/отриц триггер)
• Цифровые выходы: реле/транзистор (реле макс на точку 2,0 A; транзистор макс на точку 0,75 A)
• Аналоговые входы: 4 (0–10 V или 0–20 mA), 12 бит, ±0,8 % полного масштаба
• Аналоговые выходы: 2 канала (0–10 V или 0–20 mA), 12 бит, ±0,8 % полного масштаба
• PT100 входы: 2 канала; разрешение 0,1 °C; ±1 °C; диапазон -50 ~ 300 °C
• Высокоскоростные счётчики / импульсные выходы: несколько HS каналов; двойные 100 kHz импульсные выходы
• Связь: 1 PLC Ethernet + 1 HMI Ethernet; поддерживает S7-TCP, PUT/GET, OUC, MODBUS TCP; 2 RS485 (MODBUS RTU, PPI, USS, free port); 1 USB
