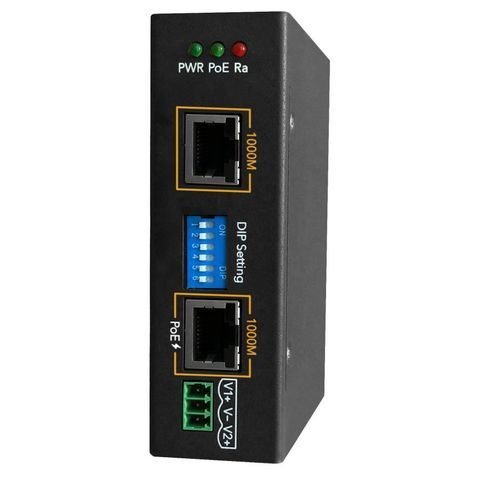

PoE-инжектор IEEE 802.3 DP101-TX90

на DIN-рейкеIP40FCC

DP101-TX90 — промышленный PoE-инжектор мощностью 90 W, разработанный для устойчивой подачи питания и надежной передачи данных в жестких условиях. Поддерживает стандарты IEEE 802.3af/at/bt с интеллектуальным обнаружением PD и питанием по 4 парам.

Ключевые характеристики

• PoE-инжектор IEEE 802.3af/at/bt, поддерживает Alternative-A и Alternative-B для 4-парного питания, обеспечивает до 90 W на PoE/PSE порту.
• Поддержка Ethernet 10/100/1000 Mbps с Auto-MDI/MDI-X и автоматическим согласованием скорости канала с PD и uplink устройством.
• Интеллектуальный алгоритм детекции PoE: автоматическое распознавание типа PD (стандартный / нестандартный) и подача ограниченной мощности на нестандартные PD для безопасной работы.
• Доступен режим ручного управления питанием для безопасного питания устаревших или нестандартных PD; бюджет PoE настраивается DIP-переключателями (Класс 0–8) или в Auto-режиме.
• Несколько защит: защита от перенапряжения (OVP), от сверхтока (OCP), от перегрева (OTP) с индикацией аварии и автоматическим отключением/восстановлением.
• Усиленная конструкция для промышленного применения: работа при -40°C…75°C, металлический (стальной) корпус с классом защиты IP40, соответствие промышленным EMC стандартам IEC 61000-6-2 / IEC 61000-6-4.
• Компактный корпус размером с ладонь с комплектом для монтажа на DIN-рейку для аккуратной установки в шкафах и ограниченных пространствах.

Отраслевые области применения

• Автоматизация производства — коммуникация машин в реальном времени
• Железнодорожная линия — PLC-связь
• Телеком-станции без обслуживания — преобразование Ethernet / оптика

Технические характеристики

• Модель: DP101-TX90
• Brand: WoMaster
• Стандарты: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3af/at/bt PoE (PSE-Injector)
• Ethernet-порты: Data In: RJ-45 поддерживает 100/1000 Mbps; PoE/PSE Output: RJ-45 поддерживает 100/1000 Mbps
• Режим передачи PoE: IEEE 802.3af/at Alternative-A (2-пары); IEEE 802.3bt Alternative-A + Alternative-B (4-пары)
• Режимы работы PoE: Auto Mode (полная последовательность PoE: Detection, Classification, Powering, Disconnection) и Manual Mode (прямая подача питания, обходя PoE-последовательность); DIP-переключатели для настройки Auto/Manual и ручного выбора класса
• Бюджет PoE: IEEE 802.3af: 15 W типично (@48 V, рейтинг 46–57 V); IEEE 802.3at: 30 W типично (@52 V, рейтинг 50–57 V); IEEE 802.3bt: 90 W типично (@55 V, рейтинг 53–57 V)
• Входное питание: номинал 54 VDC; диапазоны по стандарту (46–57 VDC / 50–57 VDC / 53–57 VDC); 3-контактный съемный клеммник с резервированием питания (V1+, V2+, V- COM) и защитой от обратной полярности
• Входной ток: 0.04 A @54 V (при полном трафике без нагрузки PD)
• Потребляемая мощность (макс): 106 W @54 VDC при полном трафике и нагрузке PD (рекомендуется резерв 15%)
• PoE-защиты: OVP / OCP / OTP; выход PSE отключается при ошибке и возобновляется только после её устранения; пороги OTP — отключение при внутренней температуре >150°C, восстановление при <129°C
• Системные светодиоды: Power (зелёный); PoE (зелёный при активном PoE); Ra Alarm (красный при OCP/OVP/OTP, мигает красным при температуре чипа PSE >129°C)
• DIP-переключатели: DIP1 = индикация аварии; DIP2 = включение PoE; DIP3–6 = выбор PoE Auto/Manual и класса (0000 = Auto Classification; ручные классы 0001–1000 соответствуют классам 1–8; 1111 = Auto)
• Механика: монтаж — DIN-рейка; материал корпуса — сталь; размеры — 30 (Ш) x 103 (В) x 82 (Г) мм (без клипсы DIN); степень защиты — IP40; вес — 315 г (без упаковки)
• Упаковка: 54 шт / коробка (50×39×52 см, общий вес ~29 кг)
• Окружающая среда: рабочая температура и влажность — -40°C ~ 75°C, 0%~95% не конденсирующая (I-Grade); хранение — -40°C ~ 80°C
• Надежность и безопасность: MTBF > 200 000 часов; Hi-Pot: AC 1.0 KV для Power/Ethernet порта до корпуса
• Гарантия: 5 лет
