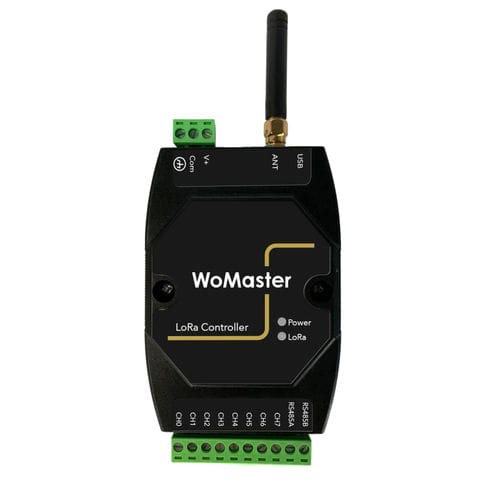

В LM100/LC144 используется новейшая технология беспроводного доступа с низким энергопотреблением (LPWA) для организации связи Modbus/RTU для беспроводных IoT-приложений на больших расстояниях, с широкой зоной покрытия и низким энергопотреблением. В LC144 поддерживаются несколько аналоговых входов и выходов, таких как входы и выходы напряжения, входы и выходы тока, выход ШИМ и один порт RS-485 для ведомого Modbus RTU. Один LM100 RS485 Modbus RTU может подключить до 250шт LC144 LoRa конечных узлов для двусторонней связи, где аналоговые сигналы полевого объекта отправляются в LM100 и контролируются LM100. Расстояние беспроводной связи LoRa может достигать 3-6 км в зависимости от окружающей среды. LM/LC144 обеспечивает большую гибкость в беспроводных IoT-приложениях, таких как управление светодиодным освещением, датчики окружающей среды и считывание показаний счетчиков для приложений "умного города", таких как освещение, "умное земледелие", "умный мониторинг окружающей среды" и т.д.
-Прозрачная двухсторонняя связь Modbus по технологии LoRa
-LM100 отправляет управление Modbus на конечный узел LC144 LoRa
-LC144 отправляет данные Modbus через LM100 Modbus Slave на Modbus Master
DMA - функция автоматического опроса RTU
-20 Устанавливает постоянные регистры RTU
-LC100 Автоматический опрос и отображение в памяти
Сокращение времени повторной передачи и производительности
-
вход/выход 0~10В
-2 канала 0~10В высокоимпедансный вход- датчик освещенности
-1 канал 0~10В Открытый дренированный выход, управление диммером
вход / выход 4~20 мА
-2 канала Датчик тока, 0.3%Высокая точность
токовый выход -1 канал, высокая точность 0,3%
Традиционный режим работы Modbus/RTU
-Автоматическое повторное представление данных Modbus дальнего конца на локальной шине
-
ШИМ-выход с контролем дежурного цикла
шИМ-выход -5В / 10В с открытым дренажем (O.C.)
-Регулируемый рабочий цикл - 100Гц~1КГц, точность 0.2%
---
