Мосток связи KNX

полевой шинымультипротоколы

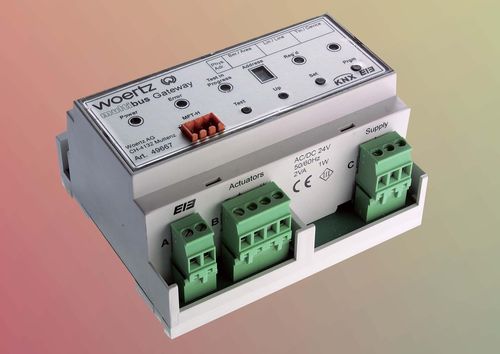

Интерфейс для прямого соединения двух разных миров. Устройство состоит из пластмассового корпуса с 6 модулями, оснащенного штекерным соединением (выходом). Он был разработан для монтажа на DIN35 рейку. Вся линейка приводов Belimo MFT/MFT2, управляемых по шине MP-Bus, может быть индивидуально подключена к данному интерфейсному копплеру и интегрирована в сеть KNX. Интерфейс KNX способен поддерживать до 8 МП приводов, например, клапанные приводы, приводы клапанов, приводы регулирующих шаровых кранов или регуляторы расхода воздуха, предназначенные для автоматизации зданий. При вводе в эксплуатацию шлюз KNX конфигурируется с помощью ETS. Выбирается и параметрируется требуемый канал привода в соответствии с требуемым типом привода. Индикаторы состояния и кнопки для программирования адресных и тестовых функций расположены на передней панели устройства. Также имеется разъем, предназначенный для ручного устройства для задания параметров Belimo. Через KNX передаются действительные и заданные значения, состояние привода, а также значения пассивных или активных датчиков, подключенных к приводу.
