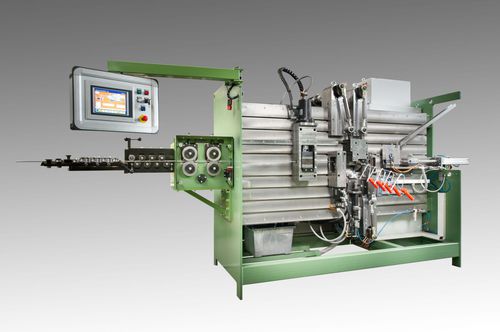

ADMV-3S специально разработан для производства валиковых ручек с широким диапазоном форм, размеров и диаметров проволоки. Размотка проволоки через приводной держатель катушки, выпрямление проволоки и прессование были заимствованы из предыдущей модели машины. Новинкой является технология гибки с тремя кулачками с сервоприводом, эффективно удвоившая производительность машины!
Модули
Держатель катушки проволоки с приводом OZD 1500 - для автоматической подачи проволоки из катушки с бесступенчатым регулированием скорости.
Устройство выпрямления проводов.
Устройство подачи проволоки (точность ± 0,5 мм).
Гидравлическое устройство для формирования и резки крыльев.
Гибочный узел с 3 кулачками и сервоприводом.
Устройство снятия фаски.
Вибрационный магазин для отделения и транспортировки пластмассовых рукояток.
Опциональный шаговый питатель с конвейером для перемещения рукояток в сборочное положение.
Монтажное приспособление с эжекцией.
Другие опции, такие как рифление канавок, нарезка резьбы, маркировка.
Процесс
Окупаемость проволоки от приводного держателя катушки осуществляется с помощью устройства правки в двойной плоскости и системы измерения длины. Так называемые крылья для удержания пластмассовой ручки прижимаются, пластиковые ручки подаются с другой стороны и собираются на проволоке. Наконец, процесс гибки выполняется в 3 этапа в быстрой последовательности, после чего готовые окрасочные валики выбрасываются.
Особенности
Короткое время переналадки
Ручная или автоматическая подача ручкой
Все формы проводов
Высокая производительность
11-дюймовый сенсорный экран
---
