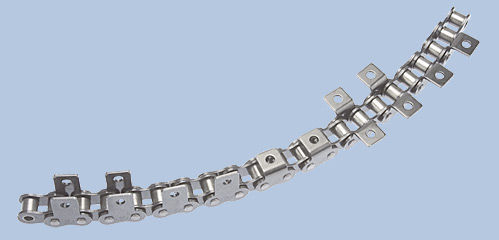

Цепь с боковым изгибом

с креплениями

Конструкция боковых носовых цепей аналогична конструкции роликовых цепей в соответствии с ISO 606. Однако, в отличие от роликовых цепей, модификация шарнира цепи позволяет адаптировать ее к заданному пространству и изгибам. Возможность бокового изгиба звеньев цепи достигается либо с помощью специально обработанного штифта, либо за счет увеличения допусков между штифтом и втулкой. Боковой зазор между внутренними и внешними тягами регулируется соответствующим образом. В зависимости от исполнения цепи могут использоваться с радиусом кривой 250 мм. Боковые носовые цепи обычно используются в системах транспортировки, где помимо обычной гибкости швов требуется возможность изгибания швов. Боковые носовые цепи со специально обработанными штифтами могут быть оснащены всеми обычными приспособлениями и специальными пластинами. Однако в силу своей конструкции они имеют небольшую площадь опоры и, следовательно, подходят только для меньших нагрузок, чем аналогичные роликовые цепи. Для конструкции с большими допусками диаметр пальца был уменьшен по сравнению с диаметром соответствующей роликовой цепи. Шаг отверстий наружной панели был соответствующим образом изменен. Крепления могут поставляться в виде отдельных дополнительных компонентов. Площадь подшипника меньше, чем у аналогичной роликовой цепи.
