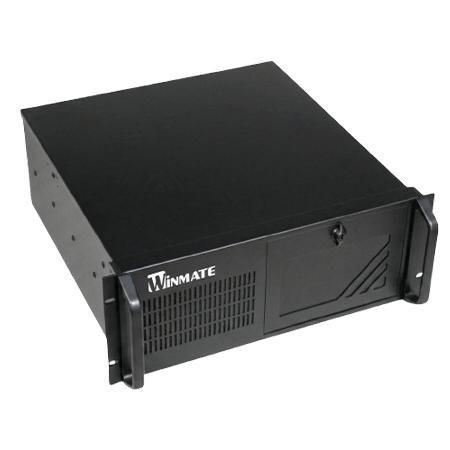

Сервер для стокирования WNRK-R680-4U

для расчетавидеоGPU

Обзор продукта
Winmate WNRK-R680-4U — расширяемый 4U стоечный IPC-сервер для Edge AI, машинного зрения, управления по зрению и промышленной автоматизации. На базе чипсета Intel R680E с сокетами LGA1700 поддерживает процессоры Intel Core 12/13/14 поколений до 125 W, до 128 ГБ DDR5, одну высокопроизводительную GPU до 300 W, семь слотов расширения PCIe/PCI, опциональную удалённую управляемость EdgeBMC и физические средства безопасности (запираемая передняя панель, сигнализатор вскрытия).

Ключевые особенности

• Поддержка Intel Core i9/i7/i5/i3 12/13/14 поколений (LGA1700) до 125 W TDP
• 4 x DDR5 U-DIMM слота, до 128 ГБ (макс. 32 ГБ на DIMM)
• Поддержка одной высокопроизводительной GPU до 300 W (например, NVIDIA RTX)
• Один ATX блок питания, настраиваемый 850 W–1300 W в зависимости от GPU
• Конфигурация накопителей с hot-swap и поддержкой RAID (RAID 0/1/5/10)
• Запираемая передняя панель и звуковой сигнал при вторжении в корпус
• Расширяемость: 1 x PCIe 5.0 x16, 1 x PCIe 5.0 x8, 3 x PCIe x4, 2 x PCI (всего 7 слотов)
• Поддержка Intel AMT и Intel vPro (в зависимости от SKU CPU); опционально EdgeBMC

Основные моменты
Предназначен для задач Edge AI и машинного зрения, требующих одной высокой производительной GPU и нескольких карт расширения.
Семь слотов расширения для интеграции GPU, плат захвата, управления движением, сетевых и систем сбора данных.
Конструкция для круглосуточной эксплуатации с поддержкой hot-swap накопителей и RAID для обеспечения непрерывности данных.
Опциональная удалённая OOB-управляемость через EdgeBMC и Intel AMT/vPro (в зависимости от конфигурации).

Сертификации

• CE
• FCC

Технические характеристики

• Процессор: сокет LGA1700, поддержка Intel Core 12/13/14 поколений i9/i7/i5/i3, до 125 W TDP
• Чипсет: Intel R680E
• Память: 4 x U-DIMM DDR5 5600 MHz, до 128 ГБ (макс. 32 ГБ на DIMM)
• Хранение: 256 ГБ SSD по умолчанию; опции 512 ГБ / 1 ТБ / 2 ТБ / 4 ТБ; до 7 x SATA III для 2.5" SSD/HDD (до 8 ТБ), поддержка RAID 0/1/5/10 (опционально)
• Ethernet: 3 x контроллера Intel 2.5 Gigabit Ethernet
• Безопасность: 1 x внутренний SPI TPM header; запираемая передняя панель; детектор вскрытия корпуса с зуммером
• ОС (опционально): Windows 11 IoT Enterprise 64-bit; Windows 10 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 24.04
• WLAN / Bluetooth: поддержка (опционально) через M.2 2230 E-Key
• Датчики: детектор вскрытия корпуса
• Порты расширения: 1 x M.2 2230 E-Key; 1 x PCIe 5.0 x16 (режим x16, снижается до x8 при использовании PCIe5 x8); 1 x PCIe 5.0 x8; 2 x PCIe 4.0 x4; 1 x PCIe 3.0 x4; 2 x PCI
• Варианты графики (примеры, опционально): NVIDIA RTX A1000, RTX A2000E 12GB, RTX A4000E, серии RTX PRO и другие рабочие GPU (одна GPU до 300 W)
• OOB управление: Intel AMT и Intel vPro (зависит от SKU CPU); EdgeBMC опционально
• Габариты: 483 x 177 x 451 мм
• Вес: 35 кг
• Крепление: 4U стоечный монтаж
• Корпус: электропокрытая сталь
• Охлаждение: вентиляторная конструкция
• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: 0°C–50°C
• Температура хранения: -10°C–60°C
• USB порты: Передняя панель 2 x USB 2.0 Type-A; Задняя панель 6 x USB 3.2 Gen2 Type-A
• Серийный порт: Задняя 1 x RS232/422/485 (по умолчанию RS232)
• LAN: 3 x 2.5GbE RJ45
• Видео выходы: 1 x DisplayPort 1.4 (max 4096 x 2160 @60 Hz); 1 x HDMI 2.1 (max 4096 x 2160 @30 Hz); 1 x VGA (max 1920 x 1200 @60 Hz)
• Аудио: Mic in; Line in; Line out
• Питание: VAC 90–264, ATX PSU 500W–850W (без GPU, опционально); ATX PSU 850W/1300W (с GPU, опционально)
• Отсеки для накопителей: 1 x Hot-swap RAID BOX для SATAIII/SATAII или NVMe (опционально); 1 x 3.5" (опционально); 1 x 24X Slim DVD (опционально)
• Внутренние разъёмы: 2 x header для дополнительных 4 x USB 3.2 Gen1; 2 x header для дополнительных 2 x USB 2.0; 5 x COM header (1 x RS232/422/485, 4 x RS232)
• Индикаторы: 1 x LED питания; 1 x LED хранения

Рекомендуемые применения

• Edge AI инференс и GPU-ускорённая машинное зрение
• Управление по зрению, автоматизированный оптический контроль (AOI) и обнаружение дефектов на основе ИИ
• Промышленная автоматизация, центральное управление и сбор данных
• Развёртывания, требующие сочетания высокопроизводительной GPU и множества интерфейсов PCIe/PCI

Комплектация

• Сетевой кабель; Руководство быстрого запуска
