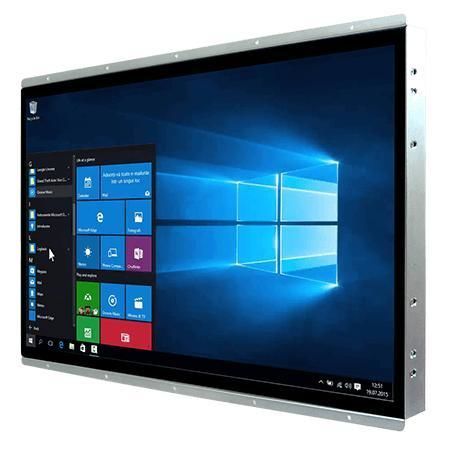

Панельный ПК с мультисенсорным экраном W24IF7T-POA2

с емкостным сенсорным экраном PCAP24"1920x1080

Обзор
Winmate W24IF7T-POA2 — 24" HMI панельный ПК серии PO, предназначенный для управления станками, заводской автоматизации и операторских интерфейсов. Оснащён проекционно-ёмкостным (PCAP) мультитач-дисплеем, опциями процессоров Intel® Core™ 9-го поколения и безвентиляторным металлическим корпусом для промышленной интеграции и долгосрочной доступности.

Ключевые характеристики

• 24" 1920 x 1080 Full HD PCAP мультитач дисплей
• Процессоры Intel® 9-го поколения Core™ i3 / i5 / i7
• Гибкое хранение: отсек 2,5" HDD и слоты M.2 (NVMe/SATA)
• Разнообразные интерфейсы: последовательные порты, 4 x USB 3.2 Gen1, 2 x Gigabit LAN
• Питание 12 V DC Din4 с замком; DisplayPort / опционально HDMI

Описание и применение
Конструкция open-frame серии PO подходит для встроенных и киоск-инсталляций с компактным креплением и сенсорным управлением. PCAP обеспечивает точное мультитач управление для операторских панелей. Типичные области применения: управление станками, автоматизация, транспорт, розничные киоски, банковские и медицинские терминалы, требующие промышленного класса оборудования.

Сертификация

• CE
• FCC

Дополнительная информация
Устройство имеет безвентиляторный дизайн, металлический корпус и несколько вариантов крепления (open frame, panel mount, VESA). Опции: TPM 2.0, беспроводные модули через M.2 2230 E-Key, расширение PCIe.

Технические характеристики

• Размер дисплея: 24"
• Тач / стекло: Projected Capacitive Multi Touch Screen (PCAP)
• Разрешение: 1920 x 1080 (Full HD)
• Яркость панели: 250 nits
• Контраст: 3000:1
• Углы обзора: 89 / 89 / 89 / 89
• Активная область: 527.04 x 296.46 mm
• Процессор (опции): Intel Core i7-9700TE / i5-9500TE / i3-9100TE
• Чипсет: Intel B360 (по умолчанию) или Intel Q370 (опционально)
• Оперативная память: 1 x SO-DIMM DDR4 2400 MHz (4GB по умолчанию; опции до 64GB)
• Накопитель: M.2 2242 B-key 128GB (по умолчанию); M.2 2280 NVMe опционально; 2 x SATA III для 2.5" дисков (RAID 0/1 опционально)
• Ethernet: 2 x Intel® Gigabit LAN (RJ45)
• Безопасность: TPM 2.0 (опционально)
• ОС: Windows 10 IoT Enterprise 64-bit (опционально); Linux Ubuntu
• WLAN / Bluetooth: опционально (M.2 2230 E-Key)
• Габариты: 615 x 385 x 68.8 mm
• Вес: прибл. 6.3 kg
• Крепление: Open Frame, Panel Mount, VESA Mount
• Корпус: металл
• Охлаждение: безвентиляторный дизайн
• Рабочая влажность: 10%–90% RH (без конденсации)
• Рабочая температура: 0°C–50°C; хранение: -10°C–60°C
• USB: 4 x USB 3.2 Gen1 Type-A
• Серийные порты: 1 x RS232/422/485 (по умолчанию RS232) + 1 x RS232
• Видео: 1 x DP1.2 (по умолчанию); 1 x HDMI 1.4 (опционально)
• Аудио: 1 x Mic in; 1 x Line out; 2 x встроенных динамика
• Расширение: 1 x M.2 2280/2242 M-Key (NVMe/SATA), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 3.0 x16 (опционально)
• Индикаторы: Power LED, Storage LED
• Регулировка яркости: ручка регулировки
• Питание: 1 x 12 V DC Din4 с замком
• Кнопки управления: Power, Reset
• Комплектация: адаптер 100~240 V AC → DC, сетевой кабель, VESA винты, диск с драйверами и руководство (в зависимости от комплектации)
• Потребляемая мощность / адаптер: пример 12 V 120 W
