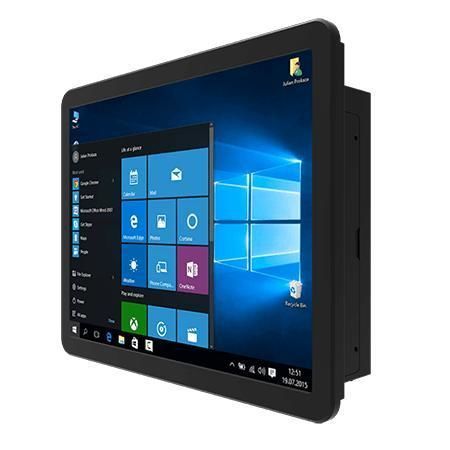

Панельный ПК с емкостным сенсорным экраном PCAP R12ITWS-MHM2

с мультисенсорным экраном12,1"Intel® Core™ i5-1135G7

Обзор
Winmate R12ITWS-MHM2 — 12,1‑дюймовый HMI панельный ПК серии M, разработанный для управления машинами, автоматизации производства и интерфейсов оператора. Модульная конструкция (Box PC + дисплей), безвентиляторное исполнение, фронтальное уплотнение IP65, P‑Cap мультитач и сервисное окно для полевого обслуживания входят в стандартную конфигурацию.

Ключевые характеристики

• Intel Core i5-1135G7 (Tiger Lake UP3, 11‑е поколение)
• True flat, безрамочный 12,1" дисплей
• Алюминиевый корпус с антикоррозионной обработкой
• Фронтальный IP65
• Проекционно‑емкостный (P‑Cap) мультитач
• Безвентиляторный дизайн
• Широкий вход питания 9–29 V DC
• Съемный отсек для 2,5" SSD

Дизайн и удобство эксплуатации

• Модульная архитектура: Box PC и дисплей взаимозаменяемы через board‑to‑board док для быстрой замены в поле.
• P‑Cap мультитач: сенсор под стеклом или противовандальным стеклом для устойчивости к царапинам и средствам очистки.
• Сервисный доступ: упрощенный доступ к памяти, дискам и PCIe‑модулям для обслуживания на месте.
• True flat фронт: облегченная очистка без мест накопления загрязнений.
• Фронтальный IP65: защита от пыли и брызг для суровых условий и киосков.

Порты и расширяемость

• USB: 4 x USB 3.2 Gen1 (Type‑A)
• Серийные: 2 x RS232/422/485 (по умолчанию RS232)
• LAN: 2 x Gigabit RJ45
• Видео: 1 x DP1.4 (стандарт); HDMI 2.0 опция
• Аудио: 1 x аудио комбинированный разъем (Mic in / Line out)
• Расширение: 1 x mPCIe; 1 x PCIe x16 (x4 сигнал) слот; 1 x M.2 2230 Key E; 1 x M.2 2280 Key M (NVMe); сменный отсек 2,5" HDD/SSD
• Питание: 9~29 V DC через 3‑контактную клеммную колодку

Аксессуары

• Адаптер 100~240 V AC → DC
• Сетевой кабель
• Open‑wire кабель с разъемом клеммной колодки
• Крепежные скобы и винты VESA

Сертификация

• CE
• FCC

Технические характеристики

• Модель: R12ITWS-MHM2
• Диагональ дисплея: 12.1 inches
• Тач/стекло: Projected Capacitive Multi‑Touch Screen
• Разрешение: 1024 x 768
• Яркость: 500 nits
• Контраст: 1000:1
• Углы обзора: 89/89/89/89
• Активная область: 245.76 x 184.32 mm
• Процессор: Intel Core i5-1135G7 2.4 GHz (до 4.2 GHz)
• Память: 2 слота; 4 GB по умолчанию; опции 8/16/32 GB
• Хранилище: 1 x M.2 2280 NVMe (128 GB по умолчанию, до 512 GB); опционально 2 x 2.5" съемные SSD
• Ethernet контроллеры: Intel I211-AT & I219-LM
• Безопасность: TPM 2.0
• ОС: Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Linux Ubuntu 22.04 (Wake on Touch в Linux не поддерживается)
• WLAN/BT: опция
• Габариты: 322 x 256 x 91 mm
• Вырез: 301 x 237 mm
• Вес: 5.4 kg
• Крепление: panel mount по умолчанию; VESA опция
• Корпус: алюминиевый, антикоррозионная обработка
• Охлаждение: безвентиляторный
• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: 0°C–50°C
• Температура хранения: -10°C–60°C
• Фронтальный IP: IP65
• Вход питания: 9~29 V DC, 3‑pin terminal block (с предохранителем)
• Адаптер: 12 V 120 W
• Потребление: 45 W ~ 55 W
