ПК EDGE NTDRW100

Edge AIлогического вывода ИИбокс

Обзор продукта

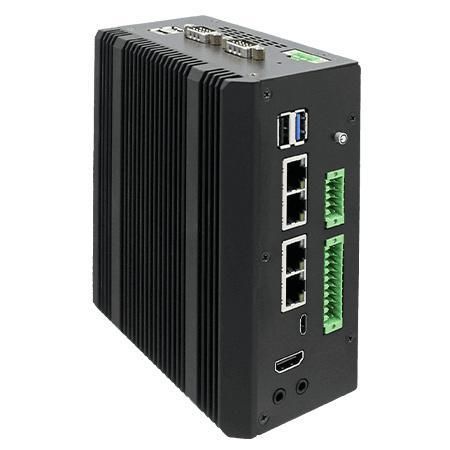

Winmate NTDRW100 — DIN‑Rail AI Box PC на базе NVIDIA® Jetson Orin™ Nano, предназначенный для промышленного машинного зрения, edge‑AI‑вычислений и автоматизации. Компактный бесшумный алюминиево‑металлический корпус, изолированный вход питания широкого диапазона и богатые промышленные интерфейсы делают его подходящим для шкафов управления, инспекций на линии и распределённых edge‑решений для OEM и системных интеграторов.

Ключевые характеристики

• NVIDIA® Jetson Orin™ Nano (до 67 TOPS)
• 3 x 1 Gbit LAN + 1 x 1 Gbit LAN с PSE (PoE, до 30 W)
• 4 x USB 3.2 Gen2x1 + 1 x USB 2.0 + USB‑C OTG
• 3 x COM (опции с изоляцией), 1 x CAN FD (DB9)
• Изолированный DIO 8‑in / 8‑out (20‑пин терминал)
• Изолированный вход 9–36 V DC, бесшумный дизайн, монтаж DIN‑Rail / mini‑DIN‑Rail / настенный монтаж

Системные характеристики

• Процессор: NVIDIA® Jetson Orin™ Nano
• Память: 8GB LPDDR5 @ 2133 MHz on SOM
• Хранилище: M.2 2280 M‑Key NVMe SSD 256GB (стандарт); опции: 512GB / 1TB / 2TB
• Ethernet: 1 x GbE через Orin Nano (PSE до 30W) + 3 x GbE
• Безопасность: TPM 2.0
• ОС: Linux (поддержка NVIDIA JetPack 6.2) — опция
• Беспроводные модули: опционально через M.2 (WLAN/BT/WWAN)
• Расширение: M.2 2230 E‑Key, M.2 3042/3052 B‑Key

Механика

• Габариты: 130 x 68 x 150 мм
• Вес: 2.5 кг
• Крепление: DIN‑Rail (по умолчанию); Mini DIN‑Rail или настенное крепление (опционно)
• Корпус: алюминий и металл, бесшумный (fanless)

Условия эксплуатации

• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: -20 °C до +60 °C
• Температура хранения: -40 °C до +70 °C
• Опционально удар/вибрация: MIL‑STD‑810H (выбранные процедуры)

Сертификации

• CE
• FCC

Порты и интерфейсы

• USB: 3 x USB3.2 Gen2 Type‑A, 1 x USB2.0 Type‑A, 1 x USB3.2 Gen2 Type‑C (OTG)
• Серийные: 2 x изолированные RS‑232/422/485 (10‑pin терминал, выбор джампером), 1 x изолированная RS‑232/422/485 (DB9, выбор через BIOS)
• LAN: 1 x 10/100/1000 Mbps (via Orin Nano, PSE до 30 W) + 3 x 10/100/1000 Mbps
• Видео: HDMI 2.0b (опционально) до 3840 x 2160 @ 30Hz
• Аудио: Mic in, Line out
• SIM: 1 x nano SIM (опционально)
• CAN: 1 x CAN FD (DB9)
• DIDO: изолированный 8in / 8out DIO (20‑pin терминал), 2500 VDC изоляция
• Индикатор: LED питания

Питание

• Вход питания: изолированный 9–36 V DC через 3‑pin терминал
• PoE (PSE): IEEE 802.3at (до 30 W) на выделенном LAN‑порту

Управление и кнопки

• Кнопка питания с LED
• Кнопка восстановления

Аксессуары

• В комплекте: 20‑pin терминал для DIDO, 3‑pin терминал для питания, 10‑pin терминал для COM, Open Wire кабель, 3‑pin → 2.5Ø адаптерный кабель, комплект для монтажа на DIN‑рейку
• Опционально: адаптер 100–240 V AC → DC (12 V, 120 W), сетевой кабель, комплект Mini DIN‑Rail, настенное крепление

Рекомендуемые области применения
Инспекция AI на линии, машинное зрение, промышленная инспекция, автоматизация умных фабрик, управление роботами, мониторинг объектов и распределённые edge‑AI‑решения, требующие компактного форм‑фактора, промышленных интерфейсов и ускорения AI.

Технические характеристики

• Модель: NTDRW100
• Бренд: Winmate
• CPU: NVIDIA® Jetson Orin™ Nano (до 67 TOPS)
• Память: 8GB LPDDR5 (on SOM)
• Хранилище: M.2 2280 NVMe SSD (256GB по умолчанию; до 2TB опционно)
• Ethernet: 1 x GbE с PSE (30W) + 3 x GbE
• USB: 3 x USB3.2 Gen2 Type‑A, 1 x USB2.0 Type‑A, 1 x USB3.2 Gen2 Type‑C (OTG)
• Серийные порты: 3 x RS‑232/422/485 (опции с изоляцией)
• CAN: 1 x CAN FD (DB9)
• DIO: 8‑in / 8‑out изолированный
• Вход питания: 9–36 V DC изолированный; PoE PSE IEEE 802.3at (30W)
• Рабочая температура: -20 °C до +60 °C
• Габариты / Вес: 130 x 68 x 150 mm / 2.5 kg
• Монтаж: DIN‑Rail (по умолчанию), Mini DIN‑Rail или настенное (опционно)
• Корпус: алюминий & металл; бесшумный
• Безопасность: TPM 2.0
• Поддержка ОС: Linux (NVIDIA JetPack 6.2)
• Сертификации: CE, FCC
