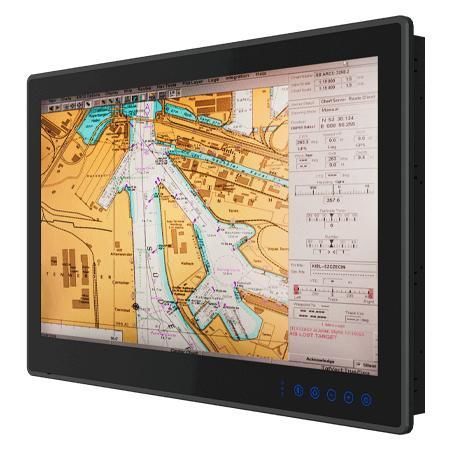

Панельный ПК с емкостным сенсорным экраном PCAP W24IAD3S-MRA2FP

с мультисенсорным экраномсенсорный24"

Обзор
W24IAD3S-MRA2FP — 24-дюймовый морской панельный ПК ECDIS, разработанный для мостиков и навигационных постов. Оснащён плоским edge-to-edge PCAP сенсорным экраном, бесшумной системой охлаждения без вентилятора и корпусом морского класса; доступны опции калибровки цвета для соответствия ECDIS. Устройство сертифицировано по ключевым морским стандартам для работы в суровых морских условиях.

Основные характеристики

• 23,8" (класс 24") 1920×1080 Full HD с проектно-ёмкостным мультисенсорным экраном (PCAP)
• Истинно-плоский безель edge-to-edge и бесвентиляторный дизайн
• Опциональная цветовая калибровка для IEC 61174 / ECDIS
• Ёмкостные фронтальные сенсорные клавиши для быстрого доступа и режимов DAY/DUSK/NIGHT
• Опция: 4 COM-порта для NMEA 0183 (RS232/422/485 переключаемые)
• Фронтальная защита IP66 и анодированный алюминиевый обод для морских условий

Сертификации

• IACS E10
• IEC60945 (4-е издание)
• DNV-CG-0339
• CE
• FCC

Конструкция и эксплуатация
Панель имеет бесшовную фронтальную поверхность, облегчающую очистку и уменьшающую коррозию. Оптимизированное OSD с шестью клавишами обеспечивает быстрое переключение режимов отображения для снижения усталости оператора при длительном дежурстве. Бесвентиляторная конструкция и прочная механика гарантируют надёжную работу при вибрациях и ударах, характерных для морских условий.

Подключения и интерфейсы

• 2 x RJ45 Ethernet (контроллеры Intel)
• 2 x USB 3.0 по умолчанию, 1 x USB 2.0 опционально
• Серийные порты: 1 x RS232 (по умолчанию) переключаемый на RS422/485; дополнительный RS232 опция
• Опции: HDMI выход, изолированный 8-канальный DIDO, 4 x NMEA 0183 порта
• Расширение: съемный 2,5" слот для SSD/HDD (опция)

Сценарии применения

• Рабочие места ECDIS и навигации на мостиках судов
• Консоли мостиков, интегрированные навигационные системы и центры мониторинга
• Морские приложения, требующие сертифицированного оборудования и стойкости к вибрациям/широким температурным диапазонам

Технические характеристики

• Дисплей: projected capacitive multi-touch (AR покрытие по умолчанию); AG плёнка или AR стекло опционально
• Размер: 23,8 дюйма
• Разрешение: 1920 x 1080 (Full HD)
• Яркость: 250 нит
• Контраст: 3000:1
• Активная область: 527.04 x 296.46 мм
• Процессор: Intel® Core™ i5-1335U (3.4 GHz, до 4.60 GHz) по умолчанию; Intel® Core™ i5-120U опция
• ОЗУ: 8 GB по умолчанию; опции 16 GB / 32 GB
• Накопитель: 128 GB по умолчанию; опции 256 / 512 GB / 1 TB / 2 TB
• ОС: Windows 11 IoT Enterprise / Windows 11 Pro / Windows 10 IoT Enterprise / Ubuntu 22.04 (Ubuntu: нет поддержки Wake on Touch)
• Степень защиты: IP66 (фронт)
• Температура эксплуатации: -15 °C до 55 °C
• Влажность: 5%–95%
• Удар: 15G, 11 ms
• Вибрация: 0.7 g по DNV-CG-0339 (Класс A)
• Габариты: 595 x 385 x 73.8 mm
• Выходной вырез (cut-out): 570 x 360 mm
• Вес: 10.3 kg
• Крепление: VESA и панельный монтаж
• Питание: 24 V DC-in с изоляцией (сертифицировано), поддерживает 9–36 V DC
• Потребление: тип. 65 W
• Комплект поставки: руководство, адаптер 12 V AC→DC (с клеммной колодкой 3 пина), сетевой кабель, винты M4 x 30 / M4 x 15
