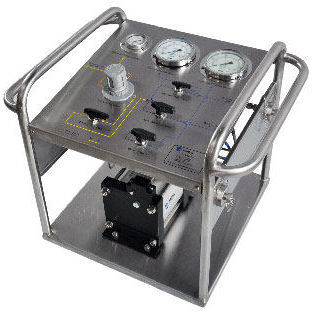

Поршневый компрессор высокого давления

CO2безмасляныйдвухуровневый

Бустеры высокого давления предназначены для безмасляного сжатия CO2. Бустеры CO2 компании WINGOIL могут быть одноступенчатыми, двойного действия, двухступенчатыми или их комбинацией, что позволяет удовлетворить широкий спектр их применения. Характеристики принцип действия бустеров аналогичен усилителю давления. Большой воздушный поршень заряжается воздухом низкого давления (воздушный поршень (3)) и работает на малой площади с высоким давлением (поршень hp (2)). Непрерывная работа обеспечивается управляемым пилотом 4/2-ходовым клапаном (золотник (4)). Золотник поочередно направляет приводной воздух на верхнюю и нижнюю поверхности воздушного поршня. Управление золотником осуществляется через два 2/2-ходовых клапана (пилотные клапаны (7)), которые механически приводятся в действие через пневмопоршень в его крайних положениях. Пилотные клапаны заряжают и разряжают камеру золотника. Поршень hp, опирающийся на обратные клапаны (впускной и выпускной (1)), обеспечивает поток. Давление на выходе напрямую зависит от заданного давления в пневмоприводе. По формулам, приведенным в таблице с техническими характеристиками бустеров, можно рассчитать статическое конечное давление. При этом давлении достигается баланс сил между приводной секцией и секцией СО2. При достижении этого конечного давления бустер останавливается и больше не потребляет воздух. Падение давления на стороне высокого давления или повышение давления на стороне привода автоматически запускает бустер до тех пор, пока снова не будет достигнут баланс сил. Кроме того, бустеры MAXIMATOR могут включаться и выключаться автоматически с помощью воздушных пилотных выключателей MAXIMATOR, контактных манометров или внешних устройств управления.
