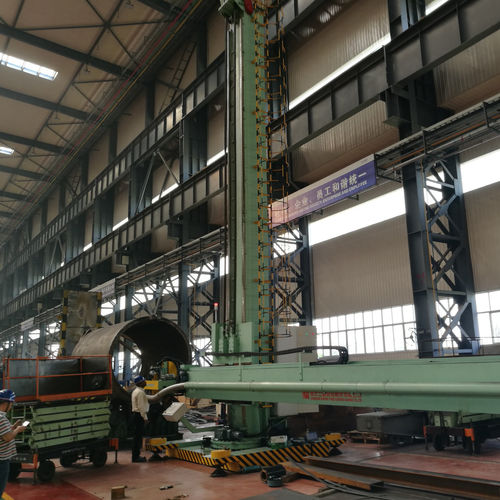

Станок для шлифования с внешним цилиндром 2M58ZSM7.5×6

с внутренним цилиндромдля резервуара

1.Приложение 2М58ЗСМ7.5×6 применяется для внутреннего/внешнего кольцевого и продольного швов, шлифовки облицовочных швов и строжки котла, сосуда под давлением и связанных с ним сосудов. 2.Конфигурации системы и технические данные (см. следующий график и рисунки) 2.1. Системные конфигурации Он состоит из поперечного манипулятора ZSM7.5×6, многофункционального абразивного колеса MW-1300 и головки абразивного ремня, системы пылеудаления SG*5.0, пневматической системы управления и связанной с ней электронной системы. 2.2. Основные технические данные. Подходящий размер заготовки SN - ЭЛЕМЕНТ - ДАННЫЕ 1 - Максимальная длина каждой напорной секции / плиты - ≤4000 мм 2 - наружный диаметр сосуда под давлением - 800 ~ 6000 мм 3 - Минимальный размер Внутренний диаметр (с системой удаления пыли) - 1800 мм (Шлифование внутреннего продольного шва сварочный шов 2400 мм) 4 - Минимальное шлифование Внутренний диаметр (с системой пылеудаления) - 1800 мм (шлифовать внутренний продольный шов2400 мм) 5 - Материал детали подходящий - Низколегированная сталь, высоколегированная сталь, нержавеющая сталь и углеродистая сталь Манипулятор 1 - Минимальная высота от шлифовальной и строжевой головки до земли - 900 мм 2 - Высота подъема боковых балок - 7500 мм 3 - Вертикальная максимальная скорость движения (частотное регулирование) - 100~1000 мм/мин 4 - Ход боковой балки - 6000 мм 5 - Боковая максимальная скорость движения (частотное регулирование) - 100~1000 мм/мин 6 - Доступная степень вращения колонки - ±180° 7 - Скорость вращения колонки - 12°/мин 8 - Прогиб бокового луча - 2,0 мм/м
