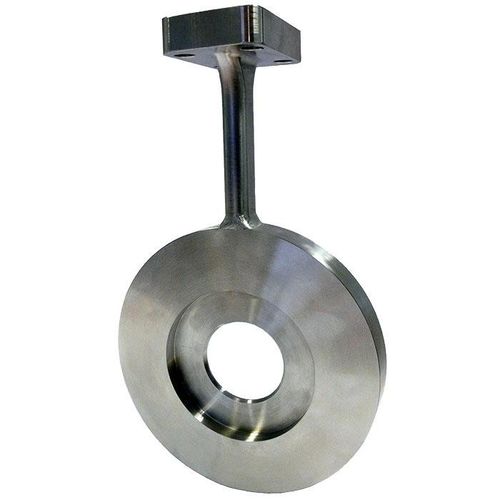

Компактная пластина с отверстием FLC-CO

Химическая и нефтехимическая промышленность Технологические установки и производство электроэнергии Очистка и распределение воды Переработка и транспортировка газа Добыча и переработка нефти Особенности Компактная и прочная конструкция в соответствии с ISO 5167-2 Установка между существующими фланцами (ASME/EN) Возможна поставка комплектного измерительного узла, состоящего из диафрагмы, клапанного коллектора и преобразователя перепада давления Простая установка без линий перепада давления Точность ≤ ±0,5 % от фактического расхода и повторяемость измерений 0,1 % Описание Компактные диафрагменные пластины можно без труда использовать для измерения жидкостей, газов и паров. Расходомеры дифференциального давления используются во многих технических приложениях. В качестве элементов первичного потока наиболее распространенным решением являются диафрагменные пластины. Отличительная особенность диафрагменных пластин - простота установки и управления. Перепад давления, создаваемый первичным элементом расхода, обычно преобразуется в электрический сигнал, пропорциональный расходу, с помощью преобразователя перепада давления. Компактные диафрагмы позволяют легко собрать измерительную систему по принципу "подключи и работай", что позволяет добиться значительной экономии средств. Преобразователи дифференциального давления и клапанные коллекторы присоединяются с помощью компактных напорных патрубков. Преимущество таких измерительных систем заключается в том, что можно отказаться от линий дифференциального давления. В стандартном исполнении компактные диафрагмы предлагаются с двумя коэффициентами бета. В случае, если коэффициент бета зависит от пожеланий заказчика, наше программное обеспечение упрощает процесс проектирования и выбора.
