Применение
Машины для литья под давлением
Несущие стальные конструкции, опоры для резервуаров
Специальные транспортные средства
Строительные машины
Особенности
Диапазоны измерения усилия от 0 ... 200 до макс. 0 ... 1000 με
Высокая долговременная стабильность, ударопрочность, виброустойчивость и воспроизводимость
Возможность использования при модернизации, простота установки
Для использования в экстремальных условиях вне помещения (IP67)
Относительная ошибка линейности < 2 % Fном
Описание

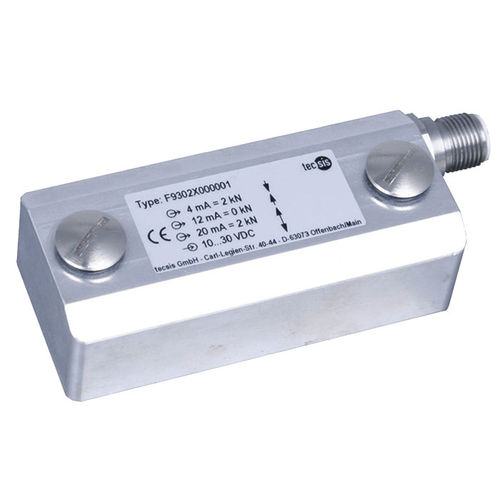

Датчик деформации предназначен для применений, в которых необходимо измерять деформации, вызванные внешними силами, воздействующими на имеющиеся неподвижные детали конструкции. Устройство просто накручивается на соответствующий элемент. После калибровки устройство превращается в преобразователь силы, в котором деформация детали передается за счет силы трения к датчику деформации.
Благодаря возможности использования при модернизации, вариантам монтажа и небольшому занимаемому прибором пространству данный тип приборов превращается в универсальный, эксплуатационно гибкий тензодатчик для управления силой и нагрузкой. Примером использования служат крупные станки и стальные конструкции с высокими нагрузками. В машиностроении датчик деформации используется для машин для тиснения и печатных станков.
Датчик деформации подходит для использования в конструкциях с растяжением или сжатием макс. 1,0 ‰ и обеспечивает суммарную погрешность измерительного прибора 2 % от полного диапазона измерения. Для крепления прибора к области конструкции, в которой происходит относительное удлинение, используются два болта. Датчик деформации имеет встроенный усилитель.
