Диод с PN-переходом

винтовоймощностинапряжения

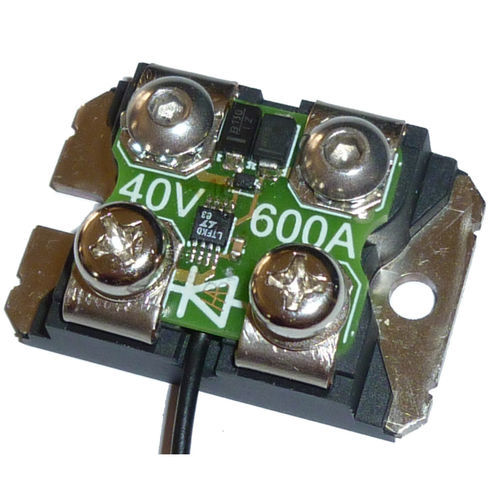

В системах резервного питания иногда требуется ОР-обмен аккумуляторов. Например, чтобы включить систему в сеть, пока основная батарея разряжена. При малых токах это легко сделать с помощью простого диода. Однако, когда токи становятся более значительными, рассеиваемая диодом мощность быстро возрастает до неприемлемого уровня из-за неизбежного прямого напряжения диода. Не говоря уже о том, что это прямое напряжение расходует от 5 до 10 процентов доступной мощности (от батареи 12 В). По этой причине был разработан активный "идеальный" диодный блок. Диод заменен на сильноточный мосфет. Без рабочего напряжения этот мосфет ведет себя как обычный диод. После подачи напряжения активируется драйвер мосфета. Драйвер включает мосфет и регулирует прямое напряжение до 30 мВ (в 30 раз меньше, чем у обычного диода), или до самого низкого напряжения, которое можно архивировать, учитывая потребляемый ток и сопротивление Rds мосфета. Это сопротивление вызывает прямое напряжение около 1 мВ на Ампер. Характеристики: Чтобы представить это в контексте: провода сечением 16 мм² и их клеммы в испытательной установке 60 А вызывают падение напряжения 85 и 95 мВ соответственно! Падение напряжения на диоде, измеренное на винтах клемм, составило 73 мВ. Технические характеристики: Номинальное обратное напряжение 40 В Номинальный ток 600A Корпус SOT-227 (площадь 25x38 мм) Винтовые зажимы M4 подходят для кольцевых зажимов 4 мм и 5 мм Электрическая изоляция от металлического основания 2500 В переменного тока, 1 минута Тепловое сопротивление спая с металлическим корпусом (RθJC) 0,21°C/Вт () * Тепловое сопротивление спая с окружающей средой (RθJA) ~20°C/Вт () * Максимальная температура спая 175°C Минимальное рабочее напряжение 8 В постоянного тока Сопротивление сток-исток (Rds) 0.001Ω
