Термистор NTC

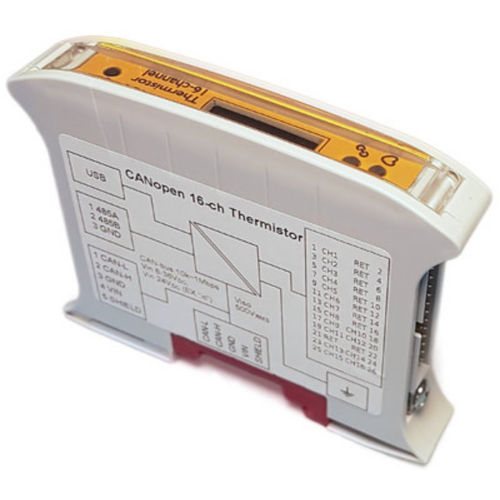

Нам требовался 16-канальный интерфейс для измерения температуры, подключенный к шине CAN-bus, для функционального тестирования печатной платы. В частности, для контроля температуры MOSFET в обратных преобразователях платы батареи OGS с активными балансирами. Не найдя такого интерфейса, мы начали разрабатывать быстрый дизайн для выполнения этой задачи. Это быстро переросло в разработку реального продукта - интерфейса CANopen® для 16 термисторов. Обратите внимание, что это устройство не предназначено для высокоточных приложений, в основном потому, что это не соответствует возможностям недорогих термисторных датчиков NTC. Вместо этого устройство позволяет расширить возможности мониторинга температуры с помощью недорогих датчиков. Например, для мониторинга двигателей, подшипников, систем охлаждения и т.д. Функциональные возможности Измерение 16 стандартных термисторов NTC (обычно 10kΩ) Частота дискретизации 100 Гц до 1/60 Гц Полевая шина CANopen®, общий профиль модуля ввода/вывода CiA 401 Полевая шина Modbus RS485 Конфигурирование через CANopen или с помощью приложения для ПК через порт micro-USB Возможность использования пользовательского встроенного программного обеспечения со специфическими функциями обработки сигнала Технические характеристики 24-битный дельта-сигма аналого-цифровой преобразователь Источник возбуждения с автоизменением 10 мкА-1 мА, максимум 3,3 В OLED дисплей отображает все 16 показаний температуры (°C или °F) Входы датчиков гальванически изолированы от CAN-шины (не друг от друга) Профиль устройства CANopen® для общих модулей ввода/вывода (CiA 401) Поддерживает назначение LSS node-ID и Fastscan (CiA 305) Поддерживает автоматическое определение скорости передачи данных между 10 кбит/с и 1 Мбит/с (CiA 801) CAN-FD 'Ready' (пока нет активной поддержки FD-датаратов, но допускается FD-трафик на шине)
