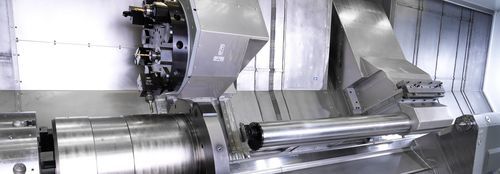

Токарный станок ЧПУ T series

2 оси4 осис наклонной станиной

Обзор
На базе концепции машин MILLTURN компания WFL строит наклонные токарные станки, обеспечивающие максимальную стабильность и функциональность. Эти станки предназначены для тяжелой обработки и высокоточного точения валов и патронных деталей, включая внутреннее точение с длинными расточными стержнями.

Серия T
Модели T40–T150 представляют собой центры точения с наклонной станиной, оснащённые одним или несколькими револьверными головками (опционально с приводными инструментами и C‑осью) для тяжёлой и высокоточной обработки валов и патронных деталей.

Преимущества (серия T)

• Простая и надёжная механическая конструкция
• Высочайшая стабильность и точность
• 2‑/4‑осевое точение
• Полностью закрытая рабочая зона для чистой и безопасной эксплуатации

Серия TB
Серия TB — оптимальное решение для сложных токарных деталей и применений, требующих большого количества инструментов. TB40–TB150 обеспечивают высокоточное изготовление валов и патронных деталей диаметром до 1500 мм и длиной заготовки до 8000 мм. Особенности и опции включают оси Y и B, внешний магазин инструментов большой ёмкости, автоматический сменщик инструментов и опциональную призматическую систему инструментов для автоматического применения особо длинных и тяжёлых инструментов.

Преимущества (серия TB)

• Большой запас инструментов для участков с интенсивным износом
• Ось B позволяет непрерывно обрабатывать сложные контуры стандартным инструментом
• Объёмный ход Y‑оси обеспечивает точное измерение диаметра в процессе обработки
• Концепция наклонного ложа и полностью закрытая рабочая зона обеспечивают чистую и производительную подготовительную обработку при высоких объёмах снятия стружки

Характеристики / Технические данные

• Концепция машины: наклонные токарные станки на базе концепции MILLTURN
• Серии: T (T40–T150) и TB (TB40–TB150)
• Конфигурации осей: 2‑/4‑осевое точение; для TB‑серии доступны Y‑ и B‑оси
• Инструментальная компоновка: один или несколько револьверных головок; опции приводных инструментов и C‑оси
• Управление инструментами (TB): внешний магазин большой ёмкости, автоматический сменщик инструментов, опциональная призматическая система для длинных/тяжёлых инструментов
• Рабочая зона: полностью закрытая
• Максимальные возможности (TB): до Ø1500 мм; длина заготовки до 8000 мм
