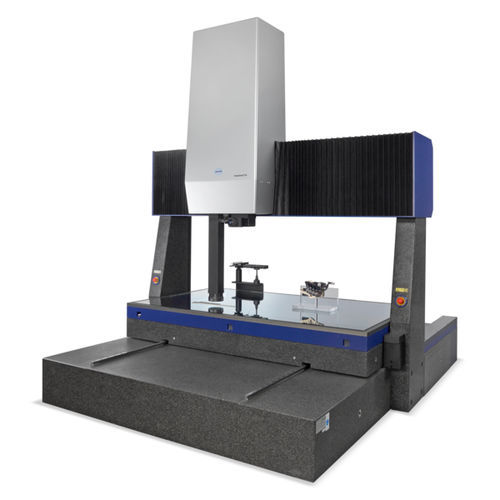

Машина для трехмерных измерений портальный ScopeCheck® FB

мостовойдля зубчатых передачдля коленчатого вала

Жесткая конструкция с фиксированным мостом для экономичного контроля производства с низкой погрешностью измерений Идеально интегрированные мультисенсорные системы для цеха и измерительного зала Эта серия машин идеально сочетает в себе преимущества обычных тактильных и оптических координатно-измерительных машин. Конструкция с гранитным основанием и фиксированным мостом обеспечивает превосходные технические характеристики при высочайшей динамике измерений. ScopeCheck® FB предлагает оптимальное сочетание точности и диапазона измерений, имеет компактные установочные размеры и небольшой вес. Благодаря проверенной концепции мульти-рамки, измерения с использованием нескольких датчиков возможны без ограничений. До трех независимых осей датчиков (плунжеров) позволяют быстро менять датчики и сводят к минимуму риск столкновения. - Заготовка легко доступна со всех сторон, а диапазон измерений не ограничивается неактивными датчиками - Тяжелые заготовки могут быть размещены и измерены непосредственно на измерительном столе без демонтажа стеклянного стола и блока просвечивания - Идеально подходит для использования вблизи производства благодаря надежным механическим прецизионным направляющим вместо воздушных подшипников - Гибкость и точность оптических измерений благодаря встроенной оптике с зумом - Тонкий пиноль щупа обеспечивает измерение геометрии в глубине заготовки без столкновений - Вторая и третья сенсорные оси могут быть установлены позднее Технические данные Тип мультисенсорная координатно-измерительная машина с ЧПУ 3D с фиксированным мостом Точность Допустимая погрешность измерения длины до 1,5 мкм
