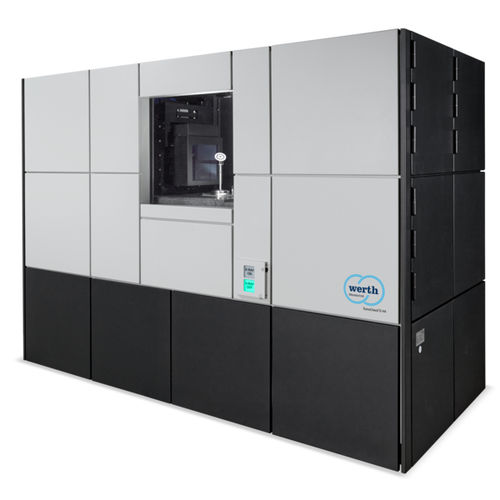

Машина для трехмерных измерений для крупных деталей TomoCheck® S HA

для зубчатых передачдля линзс несколькими датчиками

Благодаря сочетанию передающих трубок с ускоряющим напряжением 225 кВ и больших детекторов с высоким разрешением, TomoCheck ® S HA (High Accuracy) позволяет проводить трехмерные измерения многоматериальных узлов, а также заготовок большого объема с высоким разрешением и беспрецедентной точностью. Базовая конструкция томографической координатно-измерительной машины из гранита, высокоточная механика станка и технология воздушных подшипников обеспечивают погрешность измерения длины в субмикрометровом диапазоне. Областью применения являются микродетали, а также заготовки из пластика, легких металлов и графита. - Минимизация погрешности зондирования рентгеновского датчика благодаря запатентованному процессу - Алмазная трубка-мишень и детектор с большим количеством пикселей обеспечивают разрешение в диапазоне 1/10 мкм - TomoCheck® S HA по дизайну и конструкции соответствует устройствам полной защиты в соответствии с Постановлением о радиационной защите - Дополнительные датчики могут быть дооснащены для конкретных применений - Калибровка в соответствии со стандартом VDI 2617 для надежных и прослеживаемых результатов измерений, опционально с сертификатом DAkkS Макс. Размеры заготовки D = 204 мм / L = 434 мм (в зависимости от соотношения сторон заготовок) Точность Допустимая погрешность измерения длины до 2,5 мкм
