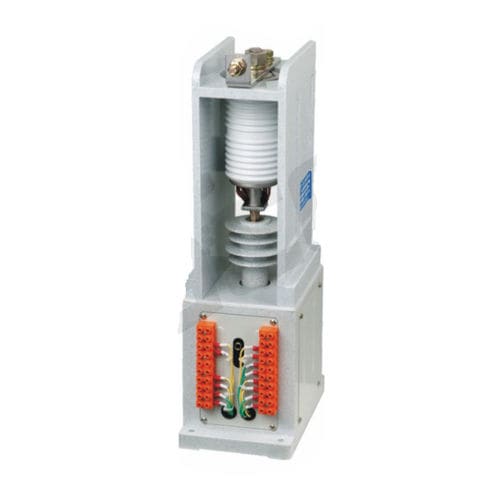

Вакуумный контактор VACG3-Y series

мощностьэлектромагнитныйдополнительный

Контактор этой серии состоит из электроизоляционной рамы, металлического основания, вала и коленчатого рычага, электромагнитной системы, постоянного магнита, силовых модулей, вспомогательных выключателей и вакуумных прерывателей. Когда управляющее напряжение проходит через электромагнитную катушку, якорь приводит во вращение костыль, размыкая главный контакт в вакуумном прерывателе. В то же время, вспомогательный выключатель отключает питание электромагнитной катушки, превращая ее в постоянный магнит. После разрыва цепи управления, накопитель энергии силового модуля разряжается на электромагнитную катушку для размагничивания, а главный контакт разрывается под действием размыкающей пружины. 2.Нормальные условия использования a. Температура окружающей среды: -5ºC~+40ºC, среднее значение не более +35ºC в течение 24 часов. b. Высота над уровнем моря: не более 1000 м. c. Атмосферные условия: месячная максимальная влажность в наиболее влажном месяце не более 90% и среднемесячная минимальная температура должна составлять 25ºC. Должна учитываться конденсация влаги на изделиях в результате изменения температуры. d. Ударная вибрация: Место не подвергается сильной тряске, ударам и вибрации. e. Место не взрывоопасно, не содержит травильного газа и снега. f. Отсутствие дождя и снега в местах g. Степень загрязнения: 3 степень h. Тип установки: .III i. Условие установки: Угол наклона между поверхностью установки и вертикальной поверхностью не более 15°.
