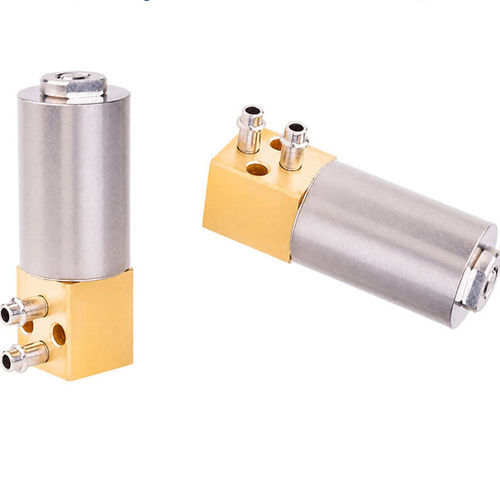

Электромагнитный клапан с прямым приводом WL1745

2 каналавоздухдля сжатого воздуха

Обзор
Пропорциональный пневматический клапан (WL7145) — это электронно управляемый пневматический клапан, который непрерывно регулирует давление или расход воздуха пропорционально электрическому входному сигналу (например, 0–10 В, 4–20 мА или ШИМ). В отличие от обычных включ/выключил электромагнитных клапанов, он использует электромагнитный привод для позиционирования золотника/запирающего элемента, обеспечивая плавное и точное регулирование, применимое в промышленной автоматизации, робототехнике, медицине и прецизионном производстве.

Краткое описание продукта
WL7145 обеспечивает пропорциональное управление по электрическим сигналам, сочетая электромагнитное приведение и точную конструкцию клапана. Основные характеристики: компактные габариты, быстрая реакция, высокая повторяемость, низкое энергопотребление и длительный срок службы. Для OEM доступны варианты по напряжению, диапазону давлений, разъёмам, монтажу и интерфейсам управления.

Принцип работы
Электрический сигнал подаётся на катушку, создавая магнитное поле, которое перемещает якорь или шток и изменяет положение золотника/запирающего элемента, регулируя проход воздуха. Модели с интегрированными датчиками предлагают обратную связь в замкнутом контуре для постоянного контроля и корректировки выходного давления, обеспечивая стабильную регулировку при изменении нагрузки.

Применения
Используется там, где требуется точное и оперативное пневматическое управление:

• Промышленная автоматика (регулирование скорости исполнительных механизмов, позиционирование цилиндров)
• Робототехника (пневматические захваты, управление движением)
• Медицинские приборы (аппараты ИВЛ, анестезии, подача кислорода, лабораторные приборы)
• Упаковочные машины (давление запечатывания, операции наполнения, нанесение этикеток)
• Производство полупроводников и чистые помещения (точный контроль чистого воздуха)
• Пищевая промышленность, печать, лазерная резка, климатические камеры, пневмотранспорт, лабораторное/испытательное оборудование

Преимущества

• Точное регулирование давления и расхода
• Быстрое время отклика и высокая повторяемость
• Снижение расхода сжатого воздуха
• Уменьшение механических ударов и увеличение срока службы оборудования
• Компактный корпус и простая интеграция с ПЛК/автоматикой
• Возможность OEM‑кастомизации под требования приложения

Недостатки / Особые условия

• Стоимость выше по сравнению с простыми включ/выключил клапанами из‑за электронной системы управления
• Требует чистого сухого сжатого воздуха и соответствующей фильтрации для поддержания точности
• Производительность зависит от качества входного сигнала и настроек контроллера
• Может потребоваться калибровка при установке и периодическое техническое обслуживание

Устранение неисправностей и техническое обслуживание
Проверьте питание и входные сигналы, осмотрите подачу сжатого воздуха на наличие загрязнений или влаги, замените засорённые фильтры, проверьте уплотнения и фитинги на утечки, очистите внутренние компоненты при загрязнении и при необходимости откалибруйте клапан. Регулярное профилактическое обслуживание (замена фильтров, электрические проверки, поиск утечек, калибровка) продлевает срок службы и обеспечивает стабильную работу.

Технический паспорт - ключевые поля

• Brand: Weilong
• Model Number: WL7145
• Rated Voltage (V): DC12V or 24V
• Rated Power (W): 2 W
• Work Mode: Air Control Valve
• Working Pressure (MPa): 0.2 MPa
• Air-flow Rate: 0–0.5 L per minute
• Reset Time (s): 1 s ON, 1 s OFF
• Service Life: 200,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length (mm): 200 mm
• Install Style: Screw
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2 s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

Примечания
Модели с замкнутой петлёй и встроенной обратной связью обеспечивают повышенную точность и стабильность при изменяющейся нагрузке. Доступны опции OEM для напряжения, диапазонов давления, разъёмов, материалов, размеров портов, способов монтажа и степеней защиты.
