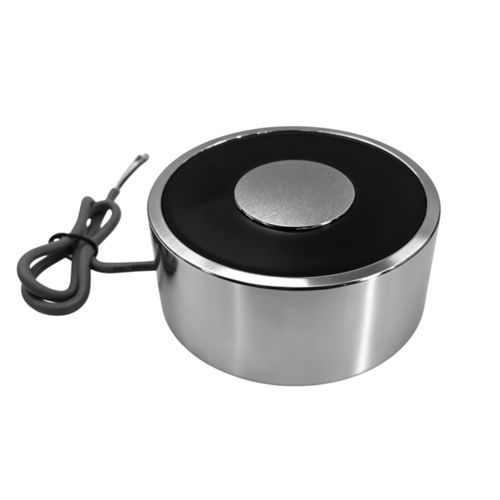

Поддерживающий магнит WL10043

для электрических транспортных средствдля электронного оборудованиядля использования в медицине

Обзор
Постоянные удерживающие электромагниты обеспечивают стабильную магнитную удерживающую силу при питании постоянным током (DC). Модель WL10043 разработана для прерывистого или непрерывного промышленного применения и обеспечивает надежное фиксирование ферромагнитных деталей в автоматизированных системах, приспособлениях и погрузочно-разгрузочном оборудовании. Компактные размеры и стандартизированное крепление упрощают интеграцию на производственных линиях.

Принцип работы
При подаче постоянного напряжения ток проходит через медную катушку, создавая магнитное поле в железном сердечнике и корпусе. Контакт с металлической поверхностью замыкает магнитную цепь и обеспечивает максимальную удерживающую силу. Рабочие характеристики зависят от мощности и тока катушки, магнитного материала, площади контакта и зазора, а также от рабочей температуры и стабильности напряжения. При отключении питания магнитное поле исчезает и деталь освобождается.

Особенности

• Высокая удерживающая сила (заявлено 340 кг)
• Компактный корпус и стандартизированное крепление M10
• Низкий уровень шума в работе
• Разработан для продолжительного срока службы в промышленных условиях
• Доступен в нескольких номинальных напряжениях и вариантах мощности
• Возможна индивидуальная конфигурация по запросу
• Точная механическая обработка и намотка катушек с контролем качества

Основные области применения

• Роботизированные захваты и приспособления
• Шаблоны и быстрозажимные приспособления для станков ЧПУ при обработке и контроле
• Системы запирания, автоматические двери и системы контроля доступа
• Оснастка для подъема и перемещения для управляемого захвата и сброса
• Медицинские приборы, требующие виброустойчивого позиционирования
• Автоматизированные производственные системы и решения Industry 4.0

Преимущества / Недостатки
Преимущества

• Высокая удерживающая сила и точное позиционирование
• Быстрая реакция и бесшумная работа
• Отсутствие механического износа движущихся частей
• Простая электрическая интеграция в автоматизацию
• Длительный срок службы при соблюдении рабочего цикла

Недостатки

• Нагрев при непрерывной работе — требуется тепловой расчет
• Удерживающая сила зависит от питания DC — при отключении питания удержание теряется
• Чувствительность к состоянию поверхности и воздушным зазорам
• Более высокая начальная стоимость по сравнению с некоторыми механическими зажимами
• Требуется подходящее питание DC и схемы управления

Устранение неисправностей (частые проблемы и решения)

• Отсутствие питания / нет удержания: проверить проводку, входное напряжение и сопротивление катушки
• Слабая удерживающая сила: уменьшить зазор, очистить контактную поверхность, подтвердить номинальное напряжение
• Перегрев: проверить рабочий цикл, обеспечить корректное напряжение и улучшить отвод тепла
• Шум или вибрация: проверить и затянуть крепления, проверить выравнивание
• Прерывистая работа: проверить электрические соединения и стабильность источника DC

Технический паспорт (ключевые параметры)
Brand: Weilong Technology
Model Number: WL10043
Rated Voltage (V): DC 12V and 24V
Rated Power (W): 14–25W
Work Mode: Power on, magnet on.
Holding Force: 340 kg
Working duty: 10%
Resistance: 68 Ω
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Carbon Steel Housing
Lead Wire Length: 200 MM
Install Style: Screw Hole M10* 20MM
Tolerance of Dimension: ± 0.1 MM
Water-proof: Yes, IP50
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-10%
Thread Depth: M10 * Length 20 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Характеристики / технические спецификации

• Model: WL10043
• Brand: Weilong Technology
• Доступные номинальные напряжения: DC 12V, DC 24V
• Диапазон номинальной мощности: 14–25 W
• Удерживающая сила (указано): 340 kg
• Сопротивление катушки (пример): 68 Ω
• Длина выводов: 200 mm
• Крепление: резьбовое отверстие M10, глубина/длина 20 mm
• Защита: IP50 (водозащита)
• Класс изоляции: B
• Диапазон рабочих температур: -10°C до 100°C
• Рабочий цикл: прерывистый (1–10%; типично 10%)
• Срок службы (заявлен): 100 000 циклов
• Сертификации: CE, RoHS, ISO9001
• Гарантия: 1 год
