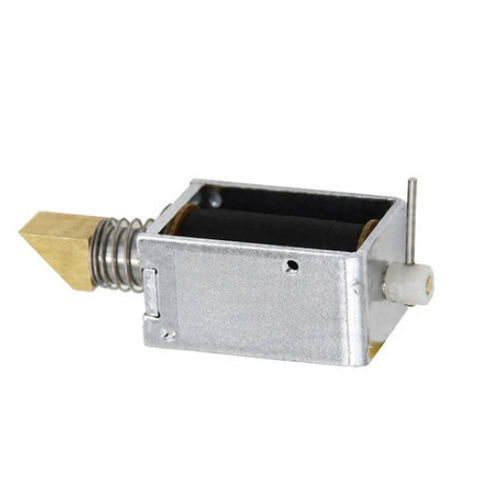

Поддерживающий электромагнит WL1039

линейныйкомпактныйDC

Product Overview
Толкательно‑тянущие соленоидные исполнительные механизмы — это компактные электромагнитные приводы, преобразующие электрическую энергию в управляемое линейное движение для операций толкания и тягивания. Типичная конструкция включает катушку, магнитный сердечник, подвижный выталкиватель (плунжер), возвратную пружину и защитный корпус. Эти приводы обеспечивают быструю реакцию, повторяемые ходы и компактную установку в OEM и промышленных автоматизированных системах.

How It Works

• Подача питания на катушку соответствующим электрическим сигналом.
• Катушка создаёт магнитное поле, приводящее во вращение/движение внутренний плунжер.
• Плунжер создаёт линейное движение толкания или тягивания в зависимости от конструкции.
• Линейная сила передаётся на присоединённый механизм.
• После отключения питания возвратная пружина или внешний механизм возвращают плунжер в исходное положение.

Main Features

• Двунаправленное линейное движение (толкание и тягивание) в одном компактном приводе.
• Доступны различные напряжения, ходы и классы силы для гибкости проектирования.
• Надёжные катушки и корпуса, рассчитанные на частые циклы.
• Быстрая реакция для задач позиционирования и переключения с малым ходом.
• Варианты крепления и размеров для интеграции в OEM‑решения.

Applications

• Промышленная автоматизация: позиционирование, зажим, подача, переключение и механизмы запирания.
• Робототехника: мелкие захваты, сброс и микро‑приводы в ограниченном пространстве.
• Системы контроля доступа и электронные замки.
• Медицинская аппаратура: компоненты управления жидкостями и диагностические механизмы, требующие повторяемых коротких перемещений.
• Торговые автоматы, билетные автоматы, офисная автоматика и умные приборы.

Troubleshooting (common faults and remedies)

• Соленоид не двигается — проверьте питание, измерьте сопротивление катушки и проверьте электрические соединения.
• Слабая сила — подтвердите подаваемое напряжение, уменьшите механическую нагрузку или выберите модель с большей силой.
• Перегрев — уменьшите рабочий цикл/время включения, проверьте правильность напряжения и улучшите вентиляцию/отвод тепла.
• Медленная реакция — проверьте наличие механического трения или загрязнений, проверьте выравнивание и замените изношенные детали.

Datasheet (key rows)
Бренд: Weilong Technology
Номер модели: WL1039
Номинальное напряжение (V): DC 3–48V
Номинальная мощность (W): 10–60 W
Тип работы: PUSH-PULL Type
Удерживающая сила (N): 1-2 N
Ход (mm): 1–8 MM
Время сброса (s): 1 S
Ресурс: 300 Thousand Times
Сертификация: CE, RoHS, ISO9001
Материал: Carbon Steel Housing with Zinc Plated Coating
Длина выводов (mm): 200
Стиль установки: Adjustable Screw
Допуск размеров: +/- 0.1 MM
Водонепроницаемость: None
Класс изоляции: F 155 Cel. Degree
Hi‑Pot тест: AC 600V 50/60Hz 2s
Удерживающая сила без возбуждения: 0
Рабочая температура: -10°C-100°C
Рабочий цикл: 1-100%
Глубина резьбы (mm): /
Условия оплаты: TT, or LC At Sight
Пробный заказ: Yes
Гарантия: 1 Year
MOQ: 500 pcs
Возможности поставки: 5000 pcs per Week
Срок поставки: 30 Days
Порт отгрузки: shenzhen

Технические характеристики

• Модель: WL1039
• Диапазон напряжения: DC 3–48 V
• Диапазон мощности: 10–60 W
• Ход: 1–8 mm
• Удерживающая сила (под возбуждением): 1–2 N
• Время сброса: 1 s
• Ресурс: ~300,000 циклов
• Корпус: углеродистая сталь с цинковым покрытием
• Длина выводов: 200 mm
• Класс изоляции: F (155 °C)
• Температура эксплуатации: -10 °C до 100 °C
• Рабочий цикл: 1–100%
• MOQ: 500 шт.; Возможность поставки: 5000 шт./нед.; Типичная поставка: 30 дней
