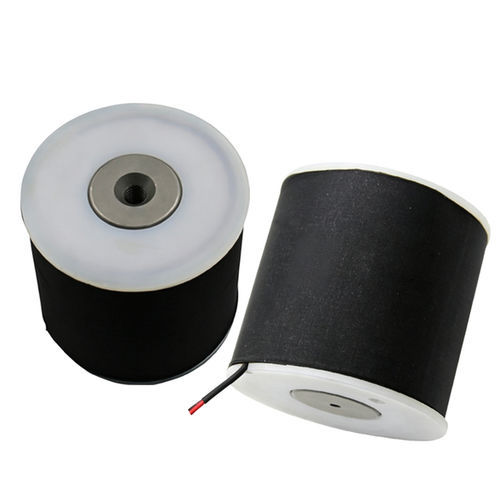

Электромагнитная катушка WL8580

переменный ток230 Впромышленная

Обзор
AC-катушка на каркасе WL8580 разработана для промышленных систем соленоидных клапанов, пневматических приводов, реле и других электромагнитных исполнительных механизмов. Обладает прецизионной медной обмоткой, изоляцией класса F и конструкцией, обеспечивающей стабильную магнитную силу, предсказуемое переключение и удобство интеграции в OEM-узлы.

Ключевые характеристики

• Прецизионная медная обмотка и электрическая изоляция класса F
• Стабильная, равномерная магнитная сила для надёжного срабатывания
• Доступна в нескольких номиналах AC (110 В, 230 В) и может быть кастомизирована для OEM
• Разработана для промышленной эксплуатации с длительным сроком службы

Принцип работы (AC-катушка на каркасе)

• На обмотку подаётся переменное напряжение
• Ток в медном проводе создаёт магнитное поле
• Магнитное поле притягивает ферромагнитный якорь, вызывая линейное движение
• Движение якоря обеспечивает управление клапаном или контактом
• Возвратная пружина возвращает якорь при отключении питания
• Для уменьшения изменения крутящего момента при нулевом переходе переменного тока могут использоваться шейдинг-стержни

Применения

• Соленоидные клапаны для управления жидкостями и газами
• Приводы пневматических и гидравлических клапанов и автоматизация
• Реле, контакторы и промышленные коммутационные устройства
• Приводы заслонок HVAC и автоматизация клапанов для очистки воды
• Системы орошения в сельском хозяйстве, торговые автоматы, интеграция в текстильное и медицинское оборудование

Преимущества

• Простая, воспроизводимая конструкция, пригодная для массового производства
• Высокая магнитная сила и быстрое время срабатывания
• Длительный срок службы при низких требованиях к обслуживанию
• Широкий диапазон напряжений и возможности OEM-кастомизации

Конструкторские замечания

• При непрерывной работе выделяется тепло, требуется тепловое управление
• При работе на переменном токе возможен слышимый гул
• Магнитная сила зависит от напряжения и частоты питания
• Правильный выбор напряжения и рабочего цикла критичен для предотвращения преждевременных отказов

Устранение неисправностей

• Нет срабатывания: проверьте источник питания, проводку и сопротивление катушки
• Перегрев: проверьте рабочее напряжение, рабочий цикл и охлаждение
• Слабое срабатывание: проверьте напряжение питания, воздушный зазор якоря и состояние якоря
• Гул/шум: проверьте шейдинг-стержни, посадку якоря и жёсткость крепления
• Прерывистая работа или выгорание: проверьте перепады напряжения, состояние изоляции и целостность соединений

Технический лист (ключевые данные)
Brand: Weilong Technology
Model: WL8580
Rated Voltage: AC 110V, 230V
Rated Power (W): 1000–1500 W
Service Life: 100,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Copper coil
Lead Wire Length: 200 mm
Install Style: TBD
Dimension Tolerance: +/- 0.1 mm
Waterproof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
RoHS Compliance: Yes
Payment Terms: TT or LC at sight
Sample Order: Yes
Warranty: 1 year
MOQ: 1000 pcs
Supply Ability: 500,000 pcs/week
Delivery Time: 30 days
Port of Loading: Shenzhen

Технические характеристики

• Brand: Weilong Technology
• Model: WL8580
• Rated Voltage: AC 110V, 230V
• Rated Power: 1000–1500 W
• DC Resistance: 134 Ω
• Insulation Class: F (155°C)
• Hi-Pot: AC 600V 50/60Hz for 1 s
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Lead Wire Length: 200 mm
• Service Life: ~100,000 cycles
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs
• Supply Ability: 500,000 pcs/week
• Warranty: 1 year
