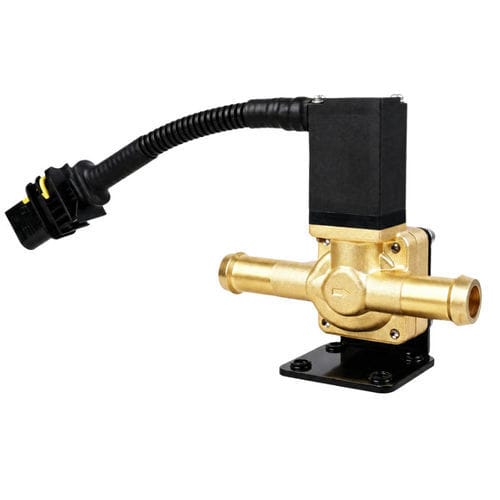

Электромагнитный клапан с прямым приводом WL109531

для горячей водыдля химических продуктовкомпактный

Краткое описание продукта
SCR электромагнитный клапан для систем селективного каталитического восстановления (SCR) в автомобилях, модель WL109531 производства Weilong Technology. Предназначен для дозирования дизельной выхлопной жидкости (DEF/AdBlue) в потоке выхлопных газов. Преобразует электрический сигнал в механическое открытие/закрытие клапана, рассчитан на высокие температуры, вибрации и внешние условия эксплуатации.

Ключевые характеристики

• Электромагнитное управление для быстрого срабатывания и точного контроля расхода DEF.
• Материалы, устойчивые к высоким температурам и коррозии (медная катушка, нержавеющий плунжер, термостойкий корпус).
• Конструкция уплотнений для увеличенного срока службы и надежности при непрерывной работе.
• Низкое энергопотребление; исполнения с защитой от воды и пыли; антивибрационный дизайн для применения в технике.
• Компактный корпус с фланцевым креплением; доступны OEM и настраиваемые варианты.

Обзор продукта
WL109531 обеспечивает точное дозирование для систем DC12V и DC24V с оптимизированным переключением и низким энергопотреблением. Предлагается в различных размерах, пропускных способностях, режимах работы, вариантах крепления и спецификациях разъемов для OEM-интеграции и вторичного рынка.

Применение

• Дозирование DEF/AdBlue в SCR системах
• Тягачи и коммерческие автобусы
• Строительная и сельскохозяйственная техника
• Промышленные дизель-генераторы и другая дизельная техника

Принцип работы
Электромагнитный клапан получает импульс от ЭБУ автомобиля и быстро открывается/закрывается, дозируя заданный объем DEF в поток выхлопных газов, что обеспечивает катализаторную реакцию по преобразованию NOx в N2 и H2O.

Преимущества и недостатки

• Преимущества: точная подача, быстрая реакция, низкое энергопотребление, компактная интеграция, долговечность при корректном подборе материалов; способствует соответствию требованиям по выбросам.
• Недостатки: чувствительность к качеству DEF и кристаллизации; в холодных условиях требуется подогрев подачи; повышение сложности системы и затрат на обслуживание.

Устранение неисправностей - Частые неисправности и решения

• Нет срабатывания: проверить питающее напряжение, сопротивление катушки, электрические соединения и сигнал ЭБУ.
• Отсутствие впрыска: возможные причины — заедающий клапан, кристаллизация, грязный фильтр/форсунка или низкое давление; очистить или заменить узлы, проверить насос.
• Задержка отклика: загрязнение, повреждение плунжера или нестабильное напряжение; очистить внутренние части, заменить поврежденные детали и стабилизировать питание.
• Перегрев: проверить номинальное напряжение и рабочий цикл; при повреждении изоляции катушки заменить катушку.
• Утечки: проверить уплотнения, фитинги и корпус; заменить уплотнения, затянуть фитинги или отремонтировать/заменить корпус и отрегулировать давление.

Технические данные (ключевые строки)
Brand: Weilong Technology
Model Number: WL109531
Rated Voltage: DC12V or 24V
Rated Power: 10–15 W
Working Pressure Range: 0.01–0.3 mPa
Port Gate: 10 mm
Stroke: 3–6 mm (настраиваемый)
Reset Time: 1 s ON / 3 s OFF
Service Life: ~200,000 cycles
Certification: CE, RoHS, ISO9001
Material: valve copper (coil copper, stainless plunger)
Lead Wire Length: 200 mm
Installation: flange
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
Thread Depth: /
Payment Term: TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 days
Port of Loading: Shenzhen

FAQ - Выбранные вопросы

• Что делает SCR электромагнитный клапан? Он дозирует AdBlue/DEF в поток выхлопных газов, открываясь и закрываясь для запуска реакции восстановления NOx.
• Почему и как ломается SCR клапан? Типичные причины: кристаллизация/засорение, коррозия, электрические неисправности или механическое загрязнение.
• Можно ли очистить забитые SCR клапаны? Легкую кристаллизацию иногда можно удалить горячей водой или ультразвуковой очисткой; поврежденные уплотнения или электрические узлы требуют замены.
• Нужно ли нагревать клапан? Клапаны обычно находятся в горячей зоне выхлопа; в холодном климате требуется размораживание на подающей стороне (нагреваемые трубопроводы/модули).
