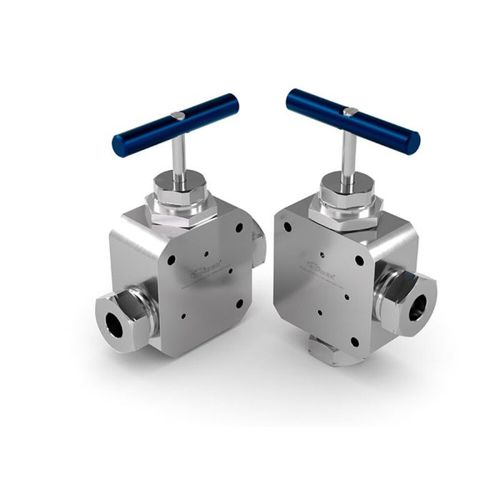

Игольчатый клапан WEH002

с ручным управлениемс маховикомизоляционный

Описание продукта
Игольчатые клапаны обеспечивают надёжное перекрытие и регулирование сред. Специально разработаны для экстремальных высоконапорных применений и используются в требовательных гидравлических системах, таких как гидроформование и водоструйная резка.

Преимущества

• Перекрытие в обоих направлениях – может применяться в любом направлении потока
• Высокие пропускные способности – большая номинальная проходная площадь по сравнению с внутренним диаметром трубы
• Быстрое управление – полное открытие/закрытие примерно за два оборота
• Удобство управления – эргономичная рукоятка для точной регулировки
• Быстрая интеграция – совместимость с фитингами, одинаковые габариты
• Удобство монтажа – различные монтажные отверстия для установки на панель или рейку

Особенности

• Игольчатые клапаны для перекрытия линий высокого давления
• Быстрое открытие и закрытие при небольшом числе оборотов
• Простой монтаж благодаря множеству вариантов крепления
• Высокая пропускная способность за счёт оптимизированной номинальной площади
• Поток возможен в обоих направлениях
• Поставляются с предварительно собранными упорными кольцами и прижимными винтами

Применение

• Установки гидроформования
• Водоструйная резка
• Испытательные стенды высокого давления
• Промышленное и специализированное машиностроение

Технические данные
Диапазон давлений (PS): PS = 2 500 bar (36 259 psi), 4 200 bar (60 916 psi), в зависимости от исполнения
Температурный диапазон: +5 °C до +50 °C
Рабочие среды: воздух / вода / гидравлическое масло (только масла согласно группе сред 2 DGR)
Материалы: высокопрочная нержавеющая сталь
Геометрия присоединения: фитинг HP 60° конус и резьба
Соответствия / испытания / одобрения: сертифицированная система обеспечения качества в соответствии с Директивой по оборудованию под давлением 2014/68/EU; классификация: статья 4, пункт 3

Характеристики / Технические спецификации

• Серия: WEH002
• Материал: высокопрочная нержавеющая сталь
• Диапазон давлений: до 4 200 bar (60 916 psi) в зависимости от исполнения
• Температурный диапазон: +5 °C до +50 °C
• Среды: воздух, вода, гидравлическое масло (группа сред 2 DGR)
• Подключение: фитинг HP 60° конус и резьба
• Монтаж: монтажные отверстия для установки на панель или рейку
• Работа: двунаправленное перекрытие, высокий расход, быстрое управление (ок. 2 оборотов)
• Комплектация: предварительно собранные упорные кольца и прижимные винты
• Сертификация: управление качеством в соответствии с Директивой по оборудованию под давлением 2014/68/EU
