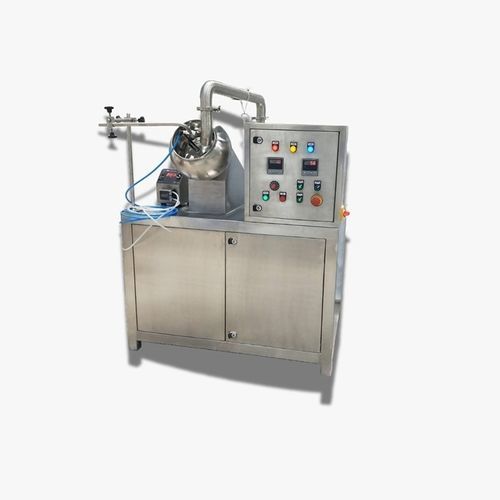

Машина для нанесения покрытия для лабораторий

для пленочного покрытиядля использования в фармацевтикедля таблеток

Обзор
Машина для покрытия таблеток (также называемая машиной для покрытия пилюль или традиционной пан-коагуляцией) разработана для покрытия таблеток и пилюль как в лабораторном, так и в производственном масштабах. Индивидуально изготовленные cGMP-модели оснащены прецизионными системами распыления, контролируемой сушкой и гигиеничной конструкцией для обеспечения равномерного покрытия, минимальных потерь покрытия и высокой эффективности процесса.

Ключевые особенности

• Вместимость: модели от лабораторных до производственных с барабанами 6"–72".
• Конструкция: пищевой нержавеющий сталь SS316 / SS304; контактные с продуктом детали: SS316L (соответствует cGMP).
• Точное управление скоростью барабана (VFD) для равномерного покрытия.
• Интегрированный нагнетатель горячего воздуха с автоматическим отключением и цифровым PID-контролем температуры входящего воздуха.
• Опциональный вытяжной вентилятор с мокрым скруббером для минимизации пыли.
• Перистальтический насос с точным распылительным пистолетом для контролируемой подачи раствора; регулируемая стойка для крепления распылителя.
• Емкость для приготовления раствора с мешалкой и опциональной платформой на колесах.
• Разработана для пленочного покрытия, сахарного покрытия и водных процессов покрытия; поддерживает кишечнорастворимые, желатиновые, компрессионные и контролируемого высвобождения покрытия.

Модели и конфигурации

• Лабораторные модели: 2 кг и 5 кг (диаметры барабана 6", 12", 15"), идеальны для НИОКР и пробных партий.
• Модель 24": небольшое коммерческое / пилотное производство (типичный выход 200–300 кг/день).
• Модель 36": производство среднего масштаба (типичный выход 400–500 кг/день).
• Модель 48": крупносерийное производство (типичный выход 1000–1500 кг/день).
• 72" и другие большие барабаны доступны для большей производительности (партии до нескольких сотен кг, масштабируемо по модели).

Стандартная техническая таблица
Sr no | Размер барабана (дюймы) | Рабочая вместимость (kg) | Число перегородок | Материал барабана | Материал корпуса и других частей | Главный мотор (HP) | Мотор нагнетателя (HP) | Нагрев (kW) | Перистальтический насос | Бак для раствора с мешалкой | Питание | Потребление (kWh)
1 | 6 | 0.2-0.5 | 3 | SS316 | SS304 | 0.25 | 0.5 | 0.9 | Yes | Optional | Three Phase 415 V | 1.2
2 | 12 | 2-4 | 3 | SS316 | SS304 | 0.25 | 0.5 | 1.5 | Yes | Optional | Three Phase 415 V | 1.7
3 | 15 | 10-15 | 3 | SS316 | SS304 | 0.5 | 0.5 | 2.3 | Yes | Optional | Three Phase 415 V | 2.5
4 | 18 | 20-25 | 3 | SS316 | SS304 | 0.5 | 0.5 | 2.3 | Yes | Optional | Three Phase 415 V | 2.5
5 | 24 | 30-40 | 3 | SS316 | SS304 | 1 | 0.5 | 3 | Yes | Optional | Three Phase 415 V | 4
6 | 30 | 60-90 | 3 | SS316 | SS304 | 1 | 0.5 | 3 | Yes | Optional | Three Phase 415 V | 6
7 | 36 | 90-120 | 4 | SS316 | SS304 | 2 | 0.5 | 4.5 | Yes | Optional | Three Phase 415 V | 6
8 | 42 | 120-150 | 6 | SS316 | SS304 | 3 | 1 | 6 | Yes | Optional | Three Phase 415 V | 6
9 | 48 | 150-180 | 6 | SS316 | SS304 | 5 | 2 | 9 | Yes | Optional | Three Phase 415 V | 11
10 | 60 | 200-250 | 8 | SS316 | SS304 | 7.5 | 2 | 9 | Yes | Optional | Three Phase 415 V | 11
11 | 72 | 350-400 | 8 | SS316 | SS304 | 7.5 | 3 | 18 | Yes | Optional | Three Phase 415 V | 20

Контроль, безопасность и приборы

• Скорость барабана управляется VFD, температура входящего воздуха управляется цифровым PID.
• Функции панели управления: основной включатель/выключатель, включение/выключение барабана и регулирование скорости, включение/выключение нагнетателя, включение/выключение нагревателя, включение/выключение перистальтического насоса, включение/выключение мешалки бака раствора.
• Отображение RPM барабана и температуры в реальном времени; мониторинг процесса и защита от перегрузки.
• Аварийный стоп (кнопка «грибок») и электрическая схема в соответствии с применимыми стандартами безопасности.

Воздухообработка и фильтрация

• Оптимизированная система воздухообработки с предварительной фильтрацией; HEPA-фильтрация доступна как опция для более строгих требований GMP.
• Интегрированный нагнетатель горячего воздуха; опциональные вытяжной вентилятор и мокрый скруббер для контроля частиц и паров.

Применения

• Покрытие фармацевтических, нутрацевтических и аюрведических таблеток и пилюль (film coat, sugar coat, кишечнорастворимые, желатиновые, компрессионные и контролируемого высвобождения покрытия).
• Испытания НИОКР, пилотное производство и полномасштабное коммерческое производство.

Документация и поддержка валидации
Доступная документация: руководство по оборудованию, чертежи GA, электрические схемы, спецификации материалов и протоколы испытаний. Дополнительная поддержка DQ/IQ/OQ/PQ может быть предоставлена по запросу (в соответствии с процедурами валидации заказчика).

Технические характеристики

• Наименование продукции: Машина для покрытия таблеток (доступна cGMP модель).
• Manufacturer: Wecan Engineering Solutions.
• Размеры барабана: 6"–72" (стандартные размеры в таблице).
• Емкости партии: лабораторные (0.2–0.5 kg) до производственных (рабочая вместимость партии 350–400 kg для барабана 72"; производительность зависит от модели).
• Материалы: контактные детали SS316L; неконтактные детали SS304 или MS с облицовкой SS304.
• Перегородки: 3–8 в зависимости от размера барабана (см. таблицу).
• Привод и моторы: управление скоростью барабана VFD; главные моторы от 0.25 HP (лаборатория) до 7.5 HP (крупные модели); моторы нагнетателя 0.5–3 HP.
• Нагрев: нагреватели мощностью примерно от 0.9 kW до 18 kW в зависимости от модели.
• Перистальтический насос: стандарт (регулирование скорости); распыляющий пистолет с регулируемым креплением в комплекте.
• Подготовка раствора: бак с мешалкой; тележка на колесах доступна для насоса и бака.
• Питание: обычно трехфазное 415 V; значения потребления указаны для каждой модели в таблице.
• Опции: HEPA-фильтрация, вытяжка/мокрый скруббер, уровень автоматизации по заказу, специальные размеры барабана и материалы в соответствии с требованиями процесса.
