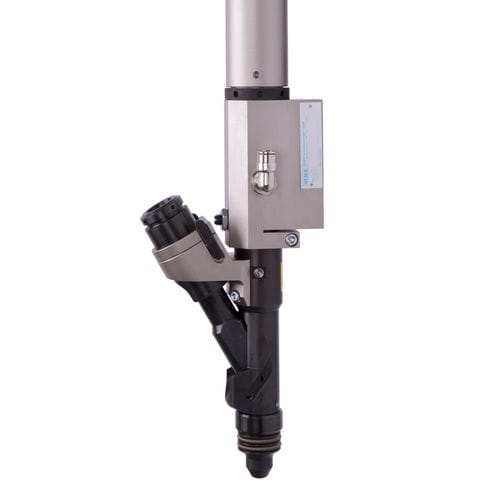

Автоматический пресс для горечей запрессовки PEB

пневматический

Обзор продукта
Серия шпинделей PEB с автоматической подачей предназначена для вставки и запрессовки крепежных элементов (штифты, болты, клипсы). Сила подачи генерируется пневматически. Шпиндель подходит для одиночных рабочих мест и для интеграции в полные сборочные линии. Доступны разные размеры в зависимости от габаритов крепежа и требуемых сил запрессовки. Качество процесса оценивается по контролю глубины запрессовки и величины запрессовочной силы.

Ключевые особенности

• Стационарная система для операций запрессовки до 10 кН
• Автоматическая подача для непрерывного снабжения деталей
• Пневмопривод для генерации силы подачи
• Опциональный ход подведения (очистка головы); ход запрессовки независим
• Опциональная конфигурация для интеграции с роботами

Интеллектуальное управление
Интегрированный контроллер совместно с автоматической подачей обеспечивает высокую надежность процесса, короткие тактовые времена и длительный срок службы. Система поддерживает мониторинг глубины запрессовки и запрессовочной силы для контроля качества и трассируемости в производстве.

Технические данные (таблица)
Модели | Стандарт | Усиленный
Сила вставки / запрессовки [N] | 50 – 600 | до 10 000
Ход вставки [mm] | 60 – 400 | до 300
Масса [kg] | ок. 2,5 | ок. 15
Пневмоподключение [bar] | 4 – 8 | 4 – 8
Технические изменения оставляются за изготовителем.

Характеристики / технические спецификации

• Серия / модель: PEB
• Привод: пневматический
• Процессно-надёжная сила запрессовки: до 10 кН (усиленная версия)
• Стандартный диапазон силы: 50 – 600 N
• Стандартный ход вставки: 60 – 400 mm; усиленный: до 300 mm
• Масса стандартного исполнение: ок. 2,5 kg; усиленного: ок. 15 kg
• Рабочее давление: 4 – 8 bar
• Интегрированный ход подведения для компактной конструкции (опция)
• Поворотный/маятниковый рычаг для коротких тактов
• Опциональная подготовка для роботизации и интеграции в робототехнические ячейки
