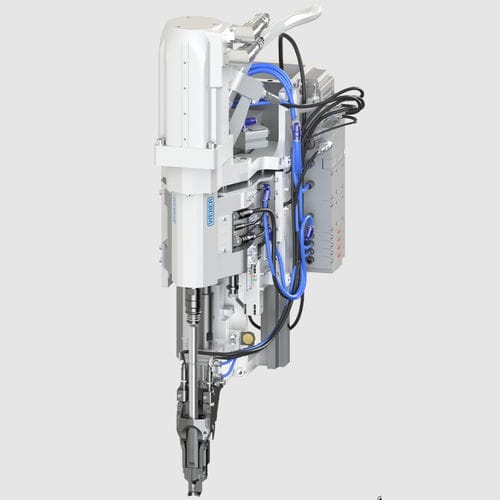

Завинчивающее устройство для самонарезающих винтов RSF25

роботизированноедля установки винтас автоматической подачей винтов

Обзор
Роботизированная система закручивания для flow-drilling винтов (RSF25). Система обеспечивает разборные резьбовые соединения без предварительного сверления и компенсирует колебания материала и допуски изготовления. Предназначена для областей с односторонней доступностью и для смешанных конструкций, где требуются разборные высокопрочные соединения.

Процесс и характеристики
RSF25 формирует метрическую резьбу непосредственно в соединяемых элементах, обеспечивая разборные соединения, которые можно демонтировать. Метод обеспечивает высокие усилия зажима и высокие моменты отворачивания. Параметры процесса свободно настраиваются для подстройки профиля затяжки под задачу. Соединение характеризуется низким тепловыделением и поддерживает закручивание с одной стороны.

Особенности

• Система, пригодная для интеграции в роботизированные ячейки
• Возможность закручивания при одностороннем доступе
• Прямое закручивание без отверстия-пилота возможно
• Формирование метрической резьбы в детали
• Совместимость с другими методами соединения (например, склеиванием)
• Компактная конструкция с оптимизированным контуром препятствий
• Быстрая смена инструмента и автоматическое открытие захватов

Технические данные (фрагмент)
RSF25 —
Крутящий момент [Nm] — до 15
EC-привод [об/мин] — до 8 000
Макс. осевая сила (при 6 бар) [N] — до 3 600
Сила прижатия (при 6 бар) [N] — до 1 400
Время цикла [с] — от 1,6
Технические изменения возможны.

Характеристики / технические спецификации

• Модель: RSF25
• Максимальный момент: до 15 Nm
• Частота вращения EC-привода: до 8 000 об/мин
• Макс. осевая сила (6 бар): до 3 600 N
• Сила прижатия (6 бар): до 1 400 N
• Время цикла: от 1,6 с
• Подходит для роботов, односторонний доступ, прямое формирование метрической резьбы, комбинируется с другими методами соединения
