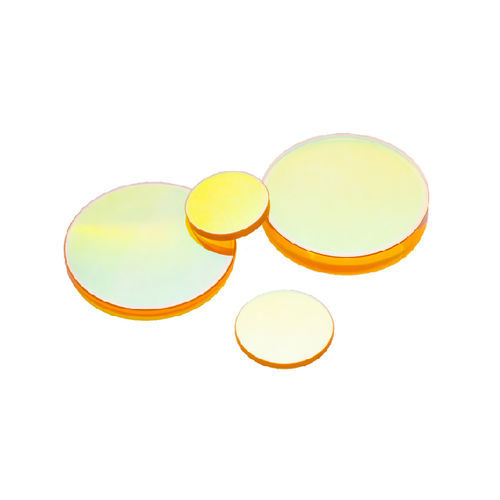

Сферическая линза LZ series

менискплоско-вогнутаяплоско-выпуклая

Плоско-выпуклые линзы (LZ) из ZnSe имеют положительное фокусное расстояние и используются для фокусировки коллимированного луча до небольшого размера пятна. Плоско-вогнутые (LZ) линзы из ZnSe имеют отрицательное фокусное расстояние и используются для расходящихся коллимированных лучей. Изогнутые поверхности этих линз должны быть обращены к источнику, чтобы минимизировать сферическую аберрацию. Линзы с положительным мениском, выпукло-вогнутые (LZM) - это собирающие линзы, имеющие большую толщину в центре и тонкие по краям и обеспечивающие получение реальных изображений. Радиус кривизны вогнутой стороны больше, чем выпуклой стороны линзы. Выпуклая сторона линзы должна быть обращена к источнику, чтобы минимизировать сферическую аберрацию. Он разработан для минимизации сферической аберрации и получения минимального размера фокусного пятна для падающего коллимированного света. Допуск диаметра: + 0 / -0.13mm Допуск толщины: ± 0.25mm Допуск фокусного расстояния: ± 2% Изменение толщины кромки (ETV): ≤3 угл. Мин. Чистая диафрагма: > 90% Плоскостность поверхности: λ/4 на 1 дюйм в диаметре при 632.8 нм Качество поверхности: 40-20 S-ДАР Покрытие: R <0.2% на поверхность @ 10.6 мкм
