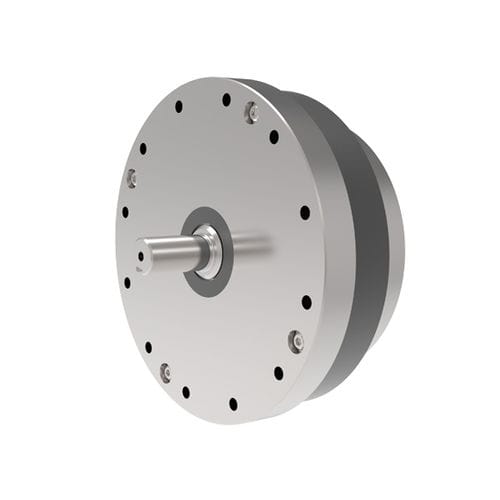

Гармонический редуктор WSHG-IV
коаксиальныйсо сплошным валом500-1000 Nm

гармонический редуктор
гармонический редуктор
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
гармонический
Направление осей
коаксиальный
Тип вала
со сплошным валом
Крутящий момент
500-1000 Nm
Рабочая характеристика
малошумный

Описание

- Простая структура, малый размер и легкий вес - Большой диапазон передаточного отношения - Высокая точность передачи - Плавное движение, отсутствие ударов, низкий уровень шума - Люфт может быть отрегулирован - Удобная реализация дифференциальной передачи Гибкое колесо: тонкостенный чашеобразный компонент из металлического эластомера. На внешней периферии отверстия выгравирована шестерня. Нижняя часть гибкого колеса (чашеобразное дно) называется секцией диафрагмы и обычно устанавливается на выходной вал. Фиксирующие колеса: жесткие кольцеобразные детали. На внутренней окружности выгравирована шестеренка, которая на 2 зуба больше, чем у гибкого колеса. Обычно оно крепится к корпусу. Генератор волн: Деталь тонкостенного шарикоподшипника, собранного на внешней периферии эллиптического кулачка. Внутреннее колесо подшипника закреплено на кулачке, а внешнее колесо может упруго деформироваться шариками. Обычно устанавливается на входном валу. Меры предосторожности при выборе редуктора 1、В соответствии с требованиями к точности, формой выхода и тем, является ли выход фланцевым или синхронным колесом. 2、В соответствии с такими факторами, как требуемое увеличение крутящего момента, соотношение инерции, соотношение скорости и другие факторы, определить коэффициент редукции редуктора, замедление также уменьшает инерцию нагрузки, а уменьшение инерции равно квадрату коэффициента редукции. 3、 Определите размер редуктора в соответствии с требуемым выходным моментом редуктора; Входной момент двигателя * коэффициент редукции редуктора = выходной момент редуктора = момент нагрузки; момент нагрузки меньше, чем номинальный выходной момент редуктора

---
