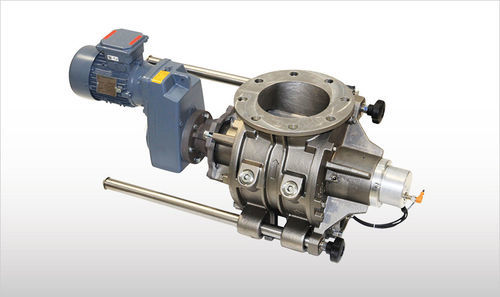

Шлюзовый затвор для пневматической транспортировки REC

для продуктов питаниясыпучих материаловдля сухих сыпучих материалов

Краткое описание
SlideOut роторные клапаны — это дозирующие устройства с непрерывно вращающимся ротором и двумя камерами, заполняемыми одновременно через верхний патрубок. Предназначены для точной подачи порошков и гранул и обеспечивают упрощённую очистку и техническое обслуживание.

Функция
Доступны две исполнения в зависимости от способа выгрузки: REC (drop‑through) — выгрузка по гравитации; RES (blow‑through) — для передачи в поток пневмотранспорта.

REC (Drop‑through)
В исполнении REC имеются круглые входной и выходной патрубки. Материал, захваченный ротором, выпадает по гравитации через нижний выход в ёмкость или на последующее транспортирующее оборудование.

RES (Blow‑through)
В исполнении RES предусмотрена круглая фланцевая подача и нижние трубные выводы по обеим сторонам. Материал освобождается менее чем за пол-оборота ротора и захватывается воздушным потоком пневмотранспортной линии.

Характеристики

• Непрерывно вращающийся ротор с двумя камерами; стандартный ротор со встроенным валом
• Привод смонтирован на валу ротора
• Уплотнение вала с продувкой воздухом для снижения утечек
• Подача на оборот: 5 / 10 / 20 / 35 л/об (для труб 2", 3", 4", 5")
• Диапазон рабочих температур: -40 до 150 °C
• Максимальное рабочее давление: до 1 бар (14 psi)
• Корпус: нержавеющая сталь AISI 316
• Фланцы: EN 1092-1 PN 10 (DIN 2576)
• Компактная и прочная конструкция; различные варианты отделки
• Материалы соответствуют EC 1935/2004 при указании
• Доступна сертификация ATEX 20/22

Преимущества

• Простое, безопасное и экономичное обслуживание благодаря конструкции SlideOut
• Долговечная конструкция с малым занимаемым объёмом
• Гибкость при работе с различными сыпучими материалами
• Щадящая обработка, сохраняющая физические свойства материала

Дополнительные сведения
Конструкция SlideOut упрощает доступ к ротору и уплотнению для обслуживания и инспекций. Возможность выбора отделки и сертифицированных материалов делает эти клапаны пригодными для применения в пищевой промышленности и в ATEX‑средах при необходимости.

Технические характеристики

• Модели: REC (drop‑through) и RES (blow‑through)
• Ротор: двухкаммерный непрерывно вращающийся ротор, встроенный вал
• Привод: установлен на валу ротора
• Уплотнение вала: продувка воздухом
• Подача: 5 / 10 / 20 / 35 л/об для труб 2", 3", 4", 5"
• Рабочая температура: -40 до 150 °C
• Рабочее давление: до 1 бар (14 psi)
• Корпус: AISI 316 нержавеющая сталь
• Фланцы: EN 1092-1 PN 10 (DIN 2576)
• Сертификации: EC 1935/2004 (при указании); ATEX 20/22
• Конструкция: прочная, компактная; доступны различные варианты отделки
