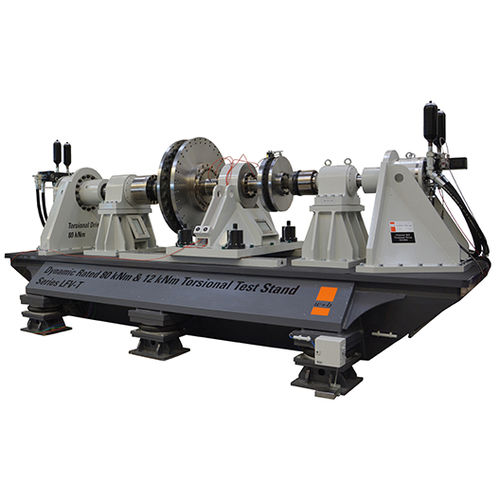

Крутильный привод серии ATA
Крутильные приводы серии ATA используются для приложения крутящего момента к стандартным образцам, конструкциям, компонентам или готовым изделиям.
Эти высокопроизводительные цилиндры, генерирующие крутящий момент, предназначены для применения в системах с точным сервоуправлением. -
Гидростатически поддерживаемая, сбалансированная конструкция двухлопастного ротора обеспечивает нулевой люфт привода при реверсивных испытаниях и хорошо подходит для высоких скоростей вращения, поэтому особенно подходит для динамических испытаний материалов и компонентов. Гидростатический подшипник гарантирует работу без гистерезиса в номинальном диапазоне нагрузок.
Дополнительные пластиковые покрытия обеспечивают дополнительные аварийные ходовые качества при превышении максимальных боковых нагрузок и защищают привод от повреждений.
Давление в системе составляет 280 бар, статический номинальный крутящий момент достигает 250 бар.
Приводы кручения в стандартной комплектации оснащены цифровым датчиком угла (ADT) с высоким разрешением для измерения угла и управления в замкнутом контуре. Отверстия для сервопривода будут сделаны в соответствии с требуемыми динамическими характеристиками. Предлагаются дополнительные монтажные и крепежные приспособления, включая реакционные кронштейны и крепежные приспособления.
Стандартный диапазон крутящего момента составляет до 80 кНм (80000 Нм) при угле поворота 100°. Решения для более высоких крутящих моментов и углов вращения могут быть предоставлены в качестве индивидуальных решений.
---
