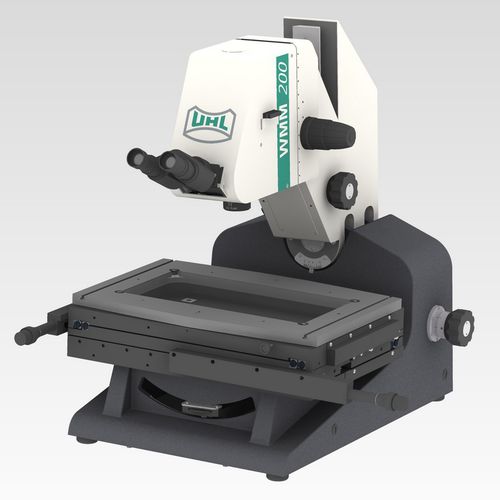

Ценный и прочный измерительный микроскоп для инструментальщиков с поворотной колонной, бинокулярным тубусом и блестящей телецентрической оптикой.
Модульная концепция обеспечивает гибкие индивидуальные конфигурации.
- регулируемый бинокулярный тубус (диапазон поворота от 25° до -5°)
- телецентрическая оптическая система
- легко заменяемые объективы
- измерительная ступень с быстрой и точной регулировкой или моторизованными осями
- коаксиальный привод грубой и точной фокусировки с плавным ходом
- устойчивая литая алюминиевая стойка
- поворотная колонна, +/- 20° регулируется маховиком
- дополнительный диапазон регулировки высоты 200 мм
- бесступенчатая коаксиальная регулировка падающего и трансимитирующего света с использованием стекловолокна и источника холодного света
- цифровая видеокамера высокого разрешения
Вся колонна микроскопа вместе с просвечивающим устройством может поворачиваться в пределах +/- 20° с помощью маховика для измерения специальных профилей (например, червячных приводов, сверл с метчиками и т.д.) в нормальном сечении. Угол поворота отображается на шкале с шагом 1°.
Маховик с точным приводом и редуктором на 2° за оборот обеспечивает точную регулировку угла.
Зажимной рычаг надежно фиксирует колонну в этом положении. Прецизионная измерительная ступень с диапазоном измерения 250 x 150 мм имеет поворотную пластину +/- 4° для ручного выравнивания заготовки.
В диапазоне 150 мм ось z может перемещаться с помощью грубого и тонкого привода для фокусировки. Кроме того, WMM200 имеет блокируемый диапазон регулировки высоты 200 мм с ручным приводом.
---
